पावर ट्रान्सफर्मरहरू के बनाइन्छ?

ट्रान्सफर्मरसबै प्रकारका सावधानीपूर्वक छानिएका सामग्रीहरू सँगै राख्नुहोस्। प्रत्येकलाई यसको विद्युतीय, चुम्बकीय, थर्मल, वा मेकानिकल विशेषताहरूको लागि छनोट गरिन्छ। ट्रान्सफर्मरमा भएको मिक्सले यसले कत्तिको राम्रोसँग काम गर्छ, यो कत्तिको भरपर्दो रहन्छ, र यसको मूल्य कति छ भन्ने बीच सन्तुलन मिलाउँछ। सामग्री छनोटहरूले वास्तवमा यसको समग्र कार्यलाई आकार दिन्छ र यो कति लामो हुन्छ।

मुख्य सामग्री: चुम्बकीय मार्ग

ट्रान्सफर्मरको कोरले विशेष विद्युतीय इस्पात प्रयोग गर्दछ। त्यो स्टील च्यानलहरू चुम्बकीय प्रवाह धेरै कुशलतापूर्वक।

●ग्रेन-ओरिएंटेड सिलिकन स्टील, वा GOES, कुशल ट्रान्सफर्मरहरूको लागि जाने-टुको रूपमा काम गर्दछ। यसमा लगभग 2 देखि 3.5 प्रतिशत सिलिकन हुन्छ। यसले विद्युतीय प्रतिरोधात्मकता बढाउँछ र एडी वर्तमान घाटा घटाउँछ। दानाहरू चिसो-रोलिङ र एनिलिङद्वारा पङ्क्तिबद्ध हुन्छन्। तिनीहरू चुम्बकीय क्षेत्र दिशा संग लाइन अप। यो सेटअपले हिस्टेरेसिस घाटालाई गैर-उन्मुख स्टीलको तुलनामा 30 प्रतिशतले घटाउँछ।

● अमोर्फस मेटल, जस्तै Metglas, वास्तवमै उच्च दक्षता सेटअपहरूको लागि अर्को विकल्पको रूपमा कार्य गर्दछ। यो एक छिटो ठोस मिश्र धातु हो, सामान्यतया बोरन र सिलिकन संग फलाम। क्रिस्टलीय संरचना बिना, यसले नियमित इस्पातको तुलनामा 60 देखि 70 प्रतिशतले कोर घाटा घटाउँछ। तैपनि सामग्रीमा बढी खर्च हुन्छ । यो पनि यान्त्रिक रूपमा कमजोर हुन जान्छ।

● लेमिनेशनले कोर बनाउँछ। तिनीहरू पातलो पानाहरू स्ट्याक गर्छन्, सामान्यतया 0.23 देखि 0.35 मिलिमिटर बाक्लो। इन्सुलेशन सिरेमिक वा फास्फेट कोटिंग्सबाट आउँछ। ती तहहरू बीच एडी धाराहरू रोक्छन्।

कन्डक्टर सामग्री: हालको मार्ग

विन्डिङलाई बिजुली राम्रोसँग सञ्चालन गर्ने सामग्री चाहिन्छ। तिनीहरूलाई ठोस मेकानिकल बल पनि चाहिन्छ।

● इलेक्ट्रोलाइटिक टफ पिच कपर, वा ईटीपी, विन्डिङको लागि मार्ग नेतृत्व गर्दछ। यसले चालकताको लागि अन्तर्राष्ट्रिय एनील्ड कपर मानकमा 100 देखि 101 प्रतिशत हिट गर्दछ। यसको लचकताले यसलाई जटिल घुमाउरो आकारहरू बनाउन दिन्छ। एल्युमिनियमको तुलनामा, यसमा राम्रो मेकानिकल बल छ। यसले सर्ट सर्किटहरूलाई अझ प्रभावकारी रूपमा ह्यान्डल गर्न मद्दत गर्दछ।

● लागत धेरै महत्त्वपूर्ण हुने ठाउँहरूमा एल्युमिनियम मिश्रहरू देखा पर्छन्। तिनीहरू भोल्युम द्वारा तामाको चालकता को लगभग 61 प्रतिशत प्रदान गर्दछ। वजन द्वारा, यो केवल 30 प्रतिशत छ। हालको क्षमता मिलाउन, तिनीहरूलाई क्रस-सेक्शनल क्षेत्रको लगभग 1.6 गुणा चाहिन्छ। थप पक्षमा, तिनीहरूले वजन बचत र कच्चा माल खर्च कटौती।

●कन्डक्टरहरूमा इन्सुलेशनले कागजको र्यापहरू समावेश गर्दछ, जस्तै क्राफ्ट वा थर्मल रूपमा अपग्रेड गरिएका प्रकारहरू। पलिएस्टर, जस्तै Dacron, वा Polyamide जस्तै Nomex पनि काम गर्दछ। तिनीहरूले पालोमा इन्सुलेट गर्छन्। अक्सर, वार्निश वा रालले तिनीहरूलाई अतिरिक्त सुरक्षाको लागि गर्भाधान गर्दछ।

इन्सुलेशन प्रणाली: डाइलेक्ट्रिक बाधा

स्तरित इन्सुलेशन सेटअपले विद्युतीय ब्रेकडाउन हुनबाट रोक्छ।

● सेल्युलोज-आधारित सामग्रीले मुख्य ठोस इन्सुलेशन बनाउँछ। क्राफ्ट पेपर र प्रेसबोर्ड बिल फिट हुन्छ। कहिलेकाहीँ तिनीहरू गर्मी प्रतिरोधको लागि सुगन्धित पोलिमाइडहरूसँग अपग्रेड गर्छन्। छिद्रपूर्ण निर्माणले तेल वा राललाई पूर्ण रूपमा भिजाउन दिन्छ।

● तरल इन्सुलेशन सामान्य छनोटको रूपमा खनिज तेलसँग टाँसिन्छ। प्राकृतिक र सिंथेटिक एस्टरहरूले राम्रो आगो सुरक्षा र पर्यावरण-मित्रताको लागि आधार प्राप्त गर्दछ। यी तरल पदार्थहरूले 30 किलोभोल्ट भन्दा बढि डाइलेक्ट्रिक शक्ति घमण्ड गर्दछ। एस्टरमा आधारित 300 डिग्री सेल्सियस भन्दा माथि आगो बिन्दुहरू छन्।

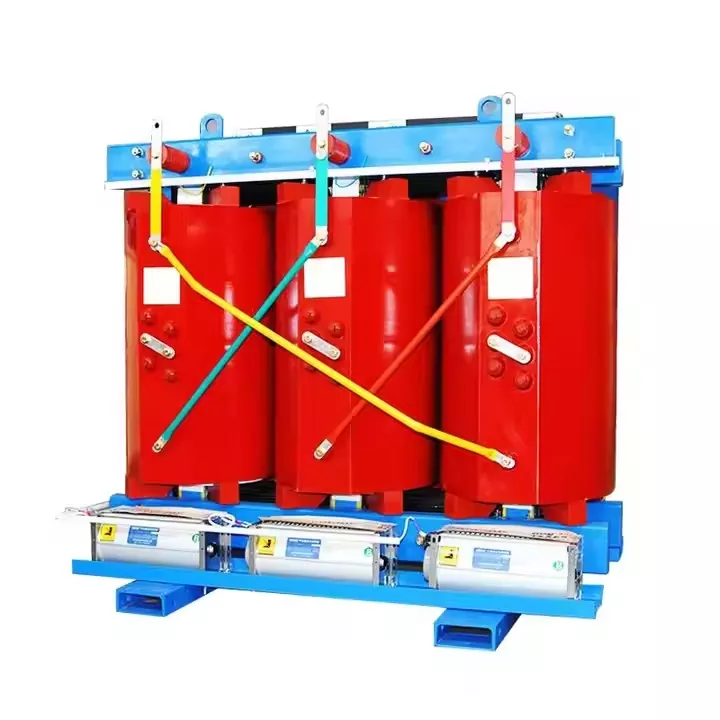

● ठोस कास्टिङ सामग्री ह्यान्डलड्राई-प्रकार ट्रान्सफर्मर।इपोक्सी वा पलिएस्टर रेजिनले विन्डिङलाई घेरा हाल्छ। तिनीहरूले मेकानिकल समर्थन र वातावरणबाट ढाल प्रदान गर्छन्। आंशिक डिस्चार्ज 5 picocoulombs अन्तर्गत रहन्छ।

संरचनात्मक र सहायक अवयवहरू

● ट्याङ्की र घेराले प्रायः ASTM A36 ग्रेडको कार्बन स्टिल प्रयोग गर्छ। कोटिंग्सले बाहिरी प्रयोगको लागि जंग प्रतिरोध गर्दछ। हर्मेटिक रूपमा छापिएको संस्करणहरू स्टेनलेस स्टीलको साथ जान सक्छ। रेडिएटरहरू कार्बन स्टीलबाट पनि आउँछन्। आन्तरिक बाफले तेल प्रवाहलाई मार्गदर्शन गर्दछ।

● नियमित प्रयोगका लागि बुशिङहरू प्राय: पोर्सिलेनसँग टाँसिन्छन्। पोलिमर प्रकारहरू, जस्तै सिलिकन रबर, हल्का तौल र तोडफोडको प्रतिरोधको लागि भाप उठाउँछन्। भित्र, कन्डक्टरहरू तामा हुन्। तिनीहरूले चाँदी वा टिन प्लेटिङ पाउँछन्।

●संरक्षक प्रणालीहरू स्टिलबाट बनाइन्छ। नाइट्राइल रबर वा फ्लोरोपोलिमर जस्ता लचिलो झिल्लीहरूले तेललाई बाहिरी हावाबाट टाढा राख्छन्।

● चिसो उपकरणमा एल्युमिनियम ब्लेड भएका फ्यानहरू समावेश छन्। मोटरहरूले बल-असर वा आस्तीन-असर डिजाइनहरू प्रयोग गर्छन्। तिनीहरू ननस्टप दौडको लागि मूल्याङ्कन गर्छन्। जबर्जस्ती-तेल सेटअपहरूमा पम्प इम्पेलरहरू कांस्य वा स्टेनलेस स्टील हुन्छन्।

सुरक्षा र निगरानी अवयवहरू

●प्रेसर रिलिफ यन्त्रहरूमा स्टेनलेस स्टील वा विशेष पोलिमरहरूबाट डायाफ्रामहरू छन्। तिनीहरू सटीक दबाव स्तरहरूमा फट्छन्।

●सिलिका जेल सास फेर्न जान्छ। यसले प्रायः कोबाल्ट क्लोराइड सूचक समावेश गर्दछ। त्यो नीलोबाट गुलाबीमा परिवर्तन हुन्छ किनकि यसले नमी अवशोषित गर्दछ।

● निगरानी सेन्सरहरूले तापमान जाँचको लागि PT100 वा PT1000 प्लेटिनम प्रतिरोध थर्मोमिटरहरू प्रयोग गर्छन्। Piezoresistive वा capacitive प्रकार दबाब निगरानी ह्यान्डल।

निर्माण र प्रशोधन सामग्री

● गर्भाधान वार्निशहरू पोलिएस्टर, इपोक्सी वा पोलीयुरेथेनमा आधारित हुन्छन्। तिनीहरू नमी विरुद्ध रक्षा र यांत्रिक स्थिरता थप्छन्।

● टाँस्ने र सीलेन्टहरू सिलिकन, पोलीयुरेथेन, वा ब्यूटाइल यौगिकहरूबाट कोरिन्छन्। तिनीहरू ग्यास्केट र बन्ड भागहरू सील गर्छन्।

●सतह उपचारमा जस्ता युक्त प्राइमरहरू लागू हुन्छन्। Polyurethane topcoats क्षरण प्रतिरक्षा को लागी अनुसरण गर्दछ। ड्राई फिल्म मोटाई सामान्यतया 150 देखि 250 माइक्रोमिटर चल्छ।

ट्रान्सफर्मर निर्माणमा सामग्री छनोटले सय वर्षको स्थिर ट्वीक्स देखाउँछ। तिनीहरूले मेकानिकल, थर्मल, वातावरणीय, र लागत कारकहरू विरुद्ध विद्युतीय आवश्यकताहरू तौल्छन्। प्रत्येक भागमा गुणहरूले दक्षतालाई असर गर्छ, जुन 99.7 प्रतिशत भन्दा बढी हिट हुन सक्छ। तिनीहरूले परिचालन जीवनलाई प्रभाव पार्छन्, प्रायः 25 देखि 40 वर्ष। वातावरणीय प्रभाव सम्बन्धमा पनि। भौतिक विज्ञानले ट्रान्सफर्मर प्रविधिमा प्रगति गर्छ। नयाँ डिजाइनहरू दिगो विकल्पहरू तिर झुक्छन्। पुन: प्रयोग गर्न मिल्ने धातुहरू, बायोडिग्रेडेबल फ्लुइडहरू, र टिकाऊ इन्सुलेशनले भूमिका खेल्छ। त्यो परिवर्तनले उद्योगमा गोलाकार अर्थतन्त्रलाई संकेत गर्दछ।
