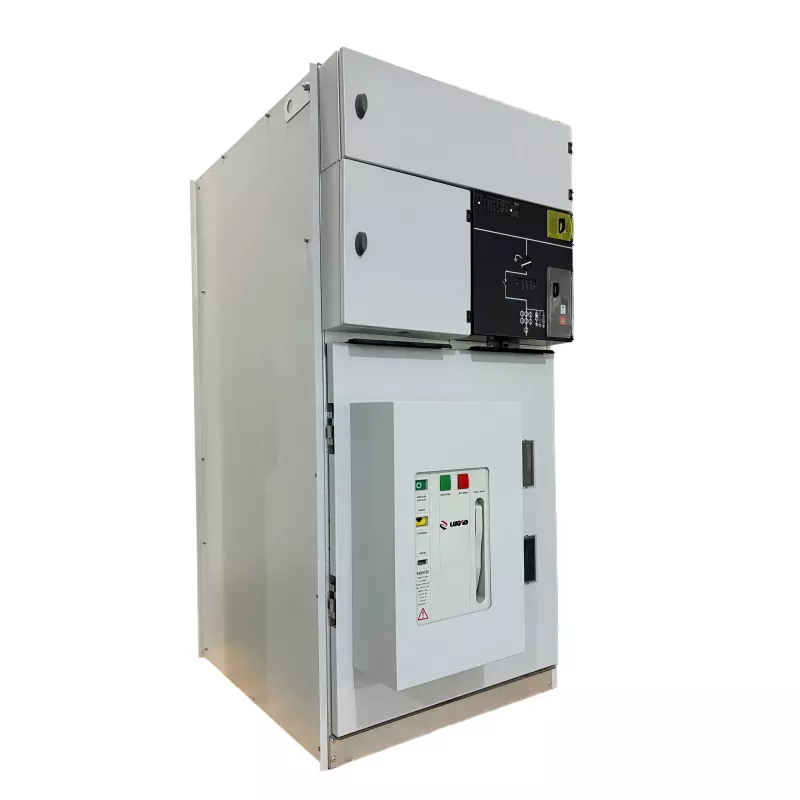

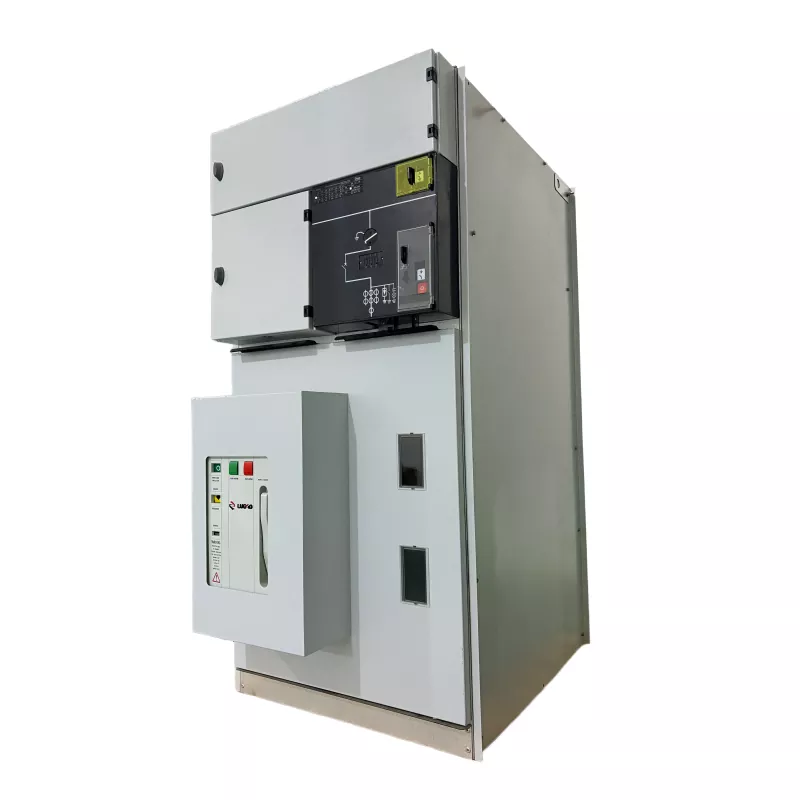

VCB सँग इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानल

व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई VCB सँग उच्च गुणस्तरको इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानल प्रदान गर्न चाहन्छौं। यो एक कम्प्याक्ट मध्यम-भोल्टेज वितरण यन्त्र हो जुन भरपर्दो पावर नियन्त्रण, सुरक्षा, र आधुनिक विद्युतीय नेटवर्कहरूमा स्विच गर्न डिजाइन गरिएको हो। यसले भ्याकुम सर्किट ब्रेकर (VCB) टेक्नोलोजीलाई ग्यास इन्सुलेटेड स्विचगियर संरचनासँग एकीकृत गर्दछ, जसले भित्री वातावरणमा सुरक्षित र प्रभावकारी सञ्चालन प्रदान गर्दछ।

यस प्रकारकोरिंग मुख्य इकाई (RMU)विद्युतीय सर्किट जडान गर्न, सुरक्षा गर्न र अलग गर्न मध्यम-भोल्टेज पावर वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ। सिल गरिएको ग्यास इन्सुलेशन र भ्याकुम अवरोध टेक्नोलोजीको साथ, VCB सँग इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानलले उत्कृष्ट चाप-निभाउने प्रदर्शन, बलियो इन्सुलेशन क्षमता, र न्यूनतम मर्मत आवश्यकताहरू प्रदान गर्दछ।

मुख्य प्राविधिक मापदण्डहरू

छैन।	वस्तु		एकाइ	प्यारामिटरहरू
1	मूल्याङ्कन भोल्टेज		kV	12	24	36	40.5
2	मूल्याङ्कन गरिएको वर्तमान		A	६३०/१२५०
3	रेटेड आवृत्ति		Hz	५०/६०
4	1-मिनेट पावर फ्रिक्वेन्सी भोल्टेज प्रतिरोध	कुल मूल्य	kV	42	55	80	95
		ब्रेक प्वाइन्ट		48	65	95	110
5	बिजुली आवेग भोल्टेज सामना	कुल मूल्य	kV	75	१२५/१५०	170	95
		ब्रेक प्वाइन्ट		85	150/160	185	215
6	मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	मुख्य सर्किट	kA	२५/२ सेकेन्ड
		ग्राउन्डिङ सर्किट		२५/२ सेकेन्ड
7	मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध		kA	63			50
8	मूल्याङ्कन गरिएको स्थानान्तरण वर्तमान		A	१३००~१७००
9	मूल्याङ्कन गरिएको लोड बन्द ब्रेकिंग वर्तमान		A	630
10	मूल्याङ्कन गरिएको केबल चार्जिङ ब्रेकिङ वर्तमान		A	५०/१०
11	अनलोड गरिएको ट्रान्सफर्मर ब्रेकिंग करेन्ट		A	20
12	केबल चार्जिङ ग्राउन्ड फल्ट ब्रेकिङ करेन्ट		A	100			80
13	मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान		kA	20
14	मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान		kA	63			50
15	संरक्षण वर्ग			IP3X
16	लोड स्विच जीवन		समय	5000
17	ग्राउन्डिङ स्विच जीवन		समय	5000

प्राविधिक विनिर्देशहरू

मुख्य विद्युत प्यारामिटरहरू

• मूल्याङ्कन भोल्टेज: 12kV / 24kV / 36kV
• रेटेड आवृत्ति: 50Hz / 60Hz
• मूल्याङ्कन गरिएको वर्तमान: 630A - 1250A
• छोटो सर्किट ब्रेकिंग वर्तमान: 25kA सम्म
• पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज: ≥ 42kV
• लाइटनिङ इम्पल्स विसस्टेन्ड भोल्टेज: ≥ ७५ केभी

संरचनात्मक सुविधाहरू

• ग्यास इन्सुलेटेड कम्प्याक्ट स्विचगियर डिजाइन
• एकीकृत भ्याकुम सर्किट ब्रेकर (VCB)
• उच्च विश्वसनीयताको लागि पूर्ण रूपमा बन्द ट्यांक संरचना
• लचिलो पावर वितरणको लागि मोड्युलर कन्फिगरेसन
• इनडोर स्थापनाको लागि उपयुक्त

अनुप्रयोगहरू

दVCB सँग इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानलमध्यम-भोल्टेज वितरण नेटवर्कहरूमा व्यापक रूपमा लागू हुन्छ जहाँ भरपर्दो स्विचिंग र सुरक्षा आवश्यक हुन्छ।

• शहरी विद्युत वितरण नेटवर्क
• औद्योगिक विद्युत आपूर्ति प्रणाली
• वाणिज्य भवनहरू र आवासीय समुदायहरू
• रेलवे र यातायात पूर्वाधार
• खानी र धातु उद्योग
• विद्युत् प्रसारण र वितरण परियोजनाहरू
• नवीकरणीय ऊर्जा ग्रिड जडानहरू

मुख्य विशेषताहरु

• सिल गरिएको भ्याकुम सर्किट ब्रेकर डिजाइन- दVCB सँग इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानलस्टेनलेस स्टील ग्यास च्याम्बरमा स्थापित ठोस-सील भ्याकुम सर्किट ब्रेकर प्रयोग गर्दछ। यो डिजाइनले मुख्य सर्किटमा आर्किङ हटाउँछ र उच्च इन्सुलेशन विश्वसनीयताको साथ लामो विद्युतीय सेवा जीवन सुनिश्चित गर्दछ।
• पूर्ण रूपमा सिल गरिएको र मर्मत-मुक्त संरचना- सबै हाई-भोल्टेज कम्पोनेन्टहरू जस्तै बसबारहरू, विच्छेदन स्विचहरू, VCBs, र हालको ट्रान्सफर्मरहरू सिल गरिएको ग्यास ट्याङ्की भित्र बन्द हुन्छन्, तिनीहरूलाई धुलो, आर्द्रता र बाह्य प्रदूषणबाट बचाउँछन्।
• कम्प्याक्ट संरचना- एकीकृत डिजाइनले इन्डोर सबस्टेशनहरू, पूर्वनिर्मित सबस्टेशनहरू, र सीमित विद्युतीय कोठा स्पेस भएका परियोजनाहरूका लागि आदर्श बनाउँदै, स्थापना स्थानलाई महत्त्वपूर्ण रूपमा घटाउँछ।
• उच्च परिचालन सुरक्षा- एक पाँच-प्रूफ मेकानिकल इन्टरलक प्रणाली र एक दिशात्मक दबाव राहत च्यानल संग सुसज्जित गलत कार्य रोक्न र सुरक्षित प्रणाली सञ्चालन सुनिश्चित गर्न।
• स्मार्ट वितरण अनुकूलता- बिजुली सञ्चालन र स्वचालनका लागि आरक्षित इन्टरफेसहरूले आधुनिक बौद्धिक शक्ति वितरण नेटवर्कहरूमा सजिलो एकीकरण गर्न अनुमति दिन्छ, लुगाओको कडा गुणस्तर नियन्त्रण र विश्वसनीय उत्पादन मापदण्डहरूद्वारा समर्थित।

किन लुगाओ छान्नुहोस्

• व्यावसायिक निर्माता – लुगाओ पावरउच्च भोल्टेज र मध्यम भोल्टेज पावर प्रसारण र वितरण उपकरण मा माहिर।
• उन्नत उत्पादन प्रविधि- सटीक उत्पादन प्रक्रियाहरू र व्यापक परीक्षण प्रणालीहरूले उत्पादनको विश्वसनीयता सुनिश्चित गर्दछ।
• कडा गुणस्तर नियन्त्रण- VCB सहितको इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानलले अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्दछ, सहितISO9001, SGS, CCC र CE प्रमाणपत्रहरू.
• उद्योग अनुभव- ड्राई टाइप ट्रान्सफर्मर, तेल इमर्स्ड ट्रान्सफर्मर, र पावर वितरण उपकरणहरूमा विशेषज्ञताको वर्ष।
• विश्वव्यापी आवेदन- लुगाओ समाधानहरू विश्वव्यापी रूपमा पावर ग्रिड, उद्योग, यातायात, र पूर्वाधार परियोजनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
• प्राविधिक समर्थन- व्यावसायिक सेवा टोलीले विश्वव्यापी ग्राहकहरूको लागि प्राविधिक मार्गदर्शन र दीर्घकालीन समर्थन प्रदान गर्दछ।

FAQ

1. VCB सँग इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानलको मुख्य कार्य के हो?

दVCB सँग इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानलमध्यम भोल्टेज पावर वितरण प्रणाली लागि डिजाइन गरिएको छ। यसले सहरी ग्रिड, औद्योगिक सुविधाहरू र सबस्टेशनहरूमा स्थिर बिजुली आपूर्ति र सुरक्षित सञ्चालन सुनिश्चित गर्दै विद्युतीय सर्किटहरूको भरपर्दो स्विचिंग, सुरक्षा, र अलगाव प्रदान गर्दछ।

2. RMU मा भ्याकुम सर्किट ब्रेकर (VCB) प्रयोग गर्दा के फाइदाहरू छन्?

भ्याकुम सर्किट ब्रेकरले उत्कृष्ट चाप-निभाउने क्षमता, लामो विद्युतीय जीवन, र न्यूनतम मर्मत आवश्यकताहरू प्रदान गर्दछ। ग्यास-इन्सुलेटेड RMU संरचनामा एकीकृत गर्दा, यसले स्विचिङ विश्वसनीयता, परिचालन सुरक्षा, र समग्र उपकरणको स्थायित्वमा सुधार गर्छ।

3. लुगाओ इनडोर ग्यास इन्सुलेटेड रिंग मेन युनिट स्विचगियर प्यानल VCB को साथ सामान्यतया कहाँ स्थापित हुन्छ?

यो कम्प्याक्ट सबस्टेसनहरू, औद्योगिक प्लान्टहरू, व्यावसायिक भवनहरू, आवासीय समुदायहरू, रेलमार्गहरू, र नवीकरणीय ऊर्जा वितरण प्रणालीहरू जस्ता इनडोर पावर वितरण वातावरणहरूमा व्यापक रूपमा स्थापित छ जहाँ अन्तरिक्ष दक्षता र उच्च विश्वसनीयता आवश्यक छ।

4. किन ग्यास इन्सुलेटेडको लागि लुगाओ छनौट गर्नुहोस्RMU स्विचगियर?

लुगाओले उन्नत उत्पादन प्रविधि, कडा गुणस्तर नियन्त्रण, र ISO9001, SGS, CCC, र CE लगायत अन्तर्राष्ट्रिय प्रमाणीकरणहरूद्वारा समर्थित विश्वसनीय शक्ति वितरण उपकरणहरू प्रदान गर्दछ। ट्रान्सफर्मर र पावर उपकरणहरूमा बलियो विशेषज्ञताको साथ, लुगाओले स्थिर प्रदर्शन, लामो सेवा जीवन, र विश्वव्यापी विद्युत पूर्वाधार परियोजनाहरूको लागि व्यावसायिक प्राविधिक समर्थन प्रदान गर्दछ।
