बक्स-प्रकार ट्रान्सफर्मर सबस्टेशनहरूको व्यापक विश्लेषण: प्राविधिक, व्यावसायिक, र रणनीतिक अन्तर्दृष्टि

कार्यकारी सारांश

---

भरपर्दो, द्रुत र सुरक्षित ऊर्जा वितरण आर्थिक वृद्धि र सामाजिक प्रगतिको पूर्वशर्त हो। शहरी पूर्वाधार, औद्योगिक सुविधाहरू, नवीकरणीय ऊर्जा परियोजनाहरू, र आपतकालीन शक्ति परिनियोजन, इन्जिनियरहरू र परियोजना विकासकर्ताहरूले बढ्दो वितरण समाधानहरू माग गर्छन् जसले सिभिल निर्माण समयरेखालाई कम गर्दछ, परियोजनाको कुल जोखिम कम गर्दछ, र परिचालन सुरक्षाको उच्चतम स्तर कायम गर्दछ।

बक्स-टाइप ट्रान्सफर्मर सबस्टेशन - जसलाई कम्प्याक्ट सबस्टेशन वा पूर्वनिर्मित सबस्टेशन पनि भनिन्छ - यो मागको जवाफ कारखाना-एसेम्बल गरिएको, पूर्व-परीक्षण इकाईको साथ दिन्छ जसले मध्यम-भोल्टेज (MV) स्विचगियर, वितरण ट्रान्सफर्मर, र एकल-भोल्टेज (LV) एकल मौसम वितरण उपकरण भित्र एकीकृत गर्दछ। परम्परागत सबस्टेशन भवनहरूको आवश्यकतालाई हटाउँदै, बक्स सबस्टेशनलाई तयार स्ल्याबमा स्थापना गर्न सकिन्छ, ऊर्जावान बनाउन सकिन्छ र परम्परागत दृष्टिकोणबाट आवश्यक समयको एक अंशमा सेवामा राख्न सकिन्छ।

लुगाओ पावर कं, लिमिटेड युरोपेली प्रकार (IEC मानक) र अमेरिकी प्रकार (ANSI/IEEE मानक) उत्पादनहरू प्रदान गर्दै बक्स-प्रकार ट्रान्सफर्मर सबस्टेशनहरूमा चीन-आधारित अग्रणी विशेषज्ञ हो। कम्पनीको कारखाना-प्रत्यक्ष मोडेल, बहु-मानक अनुपालन, र बलियो कस्टम इन्जिनियरिङ क्षमताले यसलाई विश्वभरका EPC ठेकेदारहरू, उपयोगिताहरू, औद्योगिक विकासकर्ताहरू, र नवीकरणीय ऊर्जा परियोजना मालिकहरूका लागि भरपर्दो OEM र थोक साझेदार बनाउँछ।

यस श्वेतपत्रले बक्स-प्रकारको ट्रान्सफर्मर सबस्टेशनहरूको विस्तृत प्राविधिक र व्यावसायिक विश्लेषण प्रदान गर्दछ: उत्पादन वर्गीकरण, इन्जिनियरिङ सिद्धान्तहरू, कार्यसम्पादन बेन्चमार्कहरू, अनुप्रयोग मार्गदर्शन, मापदण्डहरूको अनुपालन, र खरीद निर्णय विधि। यो विद्युतीय ईन्जिनियरहरू, परियोजना प्रबन्धकहरू, खरीद पेशेवरहरू, र प्राविधिक निर्णय-निर्माताहरूको लागि सन्दर्भ कागजातको रूपमा अभिप्रेरित छ।

सामग्रीको तालिका

---

• 1. उद्योग सन्दर्भ र बजार चालकहरू
• 2. उत्पादन परिभाषा र वर्गीकरण
• 3. यूरोपीयन प्रकार बक्स सबस्टेशन - प्राविधिक गहिरो-डाइभ
• 4. अमेरिकी प्रकार बक्स सबस्टेशन - प्राविधिक डीप-डाइभ
• 5. तुलनात्मक विश्लेषण: यूरोपीय बनाम अमेरिकी प्रकार
• 6. संलग्न डिजाइन, संरक्षण र वातावरणीय प्रदर्शन
• 7. मानक र नियामक अनुपालन
• 8. आवेदन परिदृश्यहरू
• 9. खरीद र चयन विधि
• 10. लुगाओ पावर - क्षमता र प्रतिस्पर्धी स्थिति
• 11. गुणस्तर आश्वासन र कारखाना स्वीकृति परीक्षण
• 12. निष्कर्ष र सिफारिसहरू

1. उद्योग सन्दर्भ र बजार चालकहरू

---

1.1 विकसित शक्ति वितरण परिदृश्य

औद्योगिक विस्तार, सहरी जनसङ्ख्या वृद्धि, विद्युतीय सवारी साधन अपनाउने र वितरित नवीकरणीय ऊर्जा स्रोतहरूको एकीकरणद्वारा संचालित, २०३५ सम्ममा विश्वव्यापी ऊर्जा खपत वार्षिक २.४–३.१% बढ्ने अनुमान गरिएको छ। परम्परागत सबस्टेशन निर्माण विधिहरू - स्थायी सिभिल संरचनाहरू, विस्तारित अनुमति समयरेखाहरू, र ठूला स्थापना टोलीहरू आवश्यक पर्ने - आधुनिक परियोजना वितरणले माग गरेको गति र लचिलोपनसँग बढ्दो रूपमा असंगत छन्।

यसैबीच, उपयोगिताहरू र नियामक निकायहरूबाट सुरक्षा र विश्वसनीयताका अपेक्षाहरू बढ्दै गएका छन्। अपर्याप्त वातावरणीय संरक्षणका कारण उपकरणहरू विफलता, खुला प्रत्यक्ष भागहरूबाट चाप फ्ल्यास घटनाहरू, र लिगेसी उपकरणहरूबाट तेल प्रदूषण जस्ता घटनाहरूले सबै थप एकीकृत, कारखाना-परीक्षण, र संलग्न वितरण वास्तुकलाहरू तिर परिवर्तन गरिरहेका छन्।

1.2 बजार आकार र वृद्धि

विश्वव्यापी कम्प्याक्ट/बक्स-प्रकार सबस्टेसन बजारको मूल्य 2023 मा लगभग USD 13.5 बिलियन थियो र 2030 सम्म 7.2-8.5% को CAGR मा बढ्ने अपेक्षा गरिएको छ। मुख्य वृद्धि भेक्टरहरू समावेश छन्:

• शहरी ग्रिड स्तरवृद्धि कार्यक्रमहरू: उत्तरी अमेरिका, युरोप र पूर्वी एशियामा बूढो वितरण नेटवर्कहरूलाई सीमित शहरी पदचिह्नहरूमा फिट हुने उपकरणहरूको साथ आधुनिकीकरणको आवश्यकता छ।
• नवीकरणीय ऊर्जा विस्तार: प्रत्येक सौर्य खेती र हावा परियोजनालाई स्टेप-अप र ग्रिड जडान सबस्टेशनहरू आवश्यक पर्दछ, जसमध्ये अधिकांश लागत र तालिका दक्षताका लागि पूर्वनिर्मित बक्स एकाइहरूको रूपमा आपूर्ति गरिन्छ।
• औद्योगिक पार्क र विशेष आर्थिक क्षेत्र विकास: द्रुत-डिप्लोइमेन्ट पावर इन्फ्रास्ट्रक्चर दक्षिणपूर्व एशिया, मध्य पूर्व र अफ्रिकामा नयाँ औद्योगिक क्षेत्रहरूका लागि महत्त्वपूर्ण सक्षमकर्ता हो।
• आपतकालीन र अस्थायी शक्ति: प्रकोप रिकभरी, निर्माण साइटहरू, र घटनाहरूलाई पोर्टेबल, द्रुत रूपमा तैनाती वितरण पूर्वाधार चाहिन्छ।
• स्मार्ट ग्रिड आधुनिकीकरण: डिजिटल अनुगमन, स्वचालित सुरक्षा, र रिमोट कन्ट्रोलको एकीकरणले विश्वव्यापी रूपमा कम्प्याक्ट सबस्टेशनहरूका लागि विशिष्टता आवश्यकताहरूलाई माथि उठाइरहेको छ।

क्षेत्र	२०२३ को मूल्य	2030 पूर्वानुमान	CAGR	कुञ्जी चालक
एशिया-प्रशान्त	USD 5.4 B	USD 9.8 B	८.९%	औद्योगीकरण, आर.ई
युरोप	USD 3.1 B	USD 5.1 B	७.४%	ग्रिड आधुनिकीकरण
उत्तर अमेरिका	USD 2.6 B	USD 4.2 B	७.१%	एजिङ इन्फ्रा प्रतिस्थापन
MEA र ल्याटिन अमेरिका	USD 2.4 B	USD 4.5 B	९.४%	विद्युतीकरण कार्यक्रमहरू

तालिका १ — क्षेत्र अनुसार ग्लोबल बक्स-प्रकार सबस्टेशन बजार, २०२३–२०३०

2. उत्पादन परिभाषा र वर्गीकरण

---

2.1 बक्स-प्रकार ट्रान्सफर्मर सबस्टेशन के हो?

A बक्स-प्रकार ट्रान्सफर्मर सबस्टेशन(कम्प्याक्ट सबस्टेशन, पूर्वनिर्मित सबस्टेशन, वा प्याकेज सबस्टेशन पनि भनिन्छ) एक पूर्ण रूपमा कारखाना-एसेम्बल गरिएको, पूर्व-परीक्षण गरिएको पावर वितरण इकाई हो जसले एकल मौसम प्रतिरोधी घेरा भित्र तीन कार्यात्मक कम्पोनेन्टहरू एकीकृत गर्दछ:

• मध्यम-भोल्टेज (MV) स्विचगियर:आगमन MV आपूर्ति प्राप्त गर्दछ, स्विचन, सुरक्षा, र अलगाव प्रदान गर्दछ।
• वितरण ट्रान्सफर्मर:अन्त-प्रयोगकर्ता वितरणको लागि MV (सामान्यतया 6–35 kV) लाई LV (सामान्यतया 0.4 kV) मा स्टेप्स गर्नुहोस्।
• कम भोल्टेज (LV) वितरण बोर्ड:मिटरिङ, सुरक्षा, र नियन्त्रणको साथ बाहिर जाने फिडरहरूमा LV पावर वितरण गर्दछ।

फ्याक्ट्री असेम्ब्लीले आन्तरिक केबलिङ, बसबार जडानहरू, सुरक्षात्मक रिले सेटिङहरू, र अन्तर-कम्पोनेन्ट इन्टरफेसहरू पूरा, परीक्षण र डेलिभरी अघि प्रमाणित भइसकेको सुनिश्चित गर्दछ। सिभिल फाउण्डेसन तयारी, MV/LV केबल टर्मिनेशन, ग्राउन्डिङ, र एनर्जाइजेसनमा साइटमा काम कम गरिएको छ।

2.2 दुई प्रमुख उत्पादन कोटिहरू

बक्स-प्रकारको सबस्टेशनहरू व्यापक रूपमा दुई डिजाइन परिवारहरूमा वर्गीकृत छन्, भिन्न इन्जिनियरिङ परम्पराहरू र क्षेत्रीय स्तर प्राथमिकताहरू प्रतिबिम्बित गर्दछ:

आयाम	युरोपेली प्रकार	अमेरिकी प्रकार
मानक	IEC 62271, IEC 60076-11	ANSI/IEEE C57, C37 श्रृंखला
MV स्विचिङ	भ्याकुम CB वा SF₆ स्विचगियर	फ्यूज + लोड ब्रेक स्विच (LBS)
ट्रान्सफर्मर	सुख्खा-प्रकार (रुचाइएको) वा तेलमा डुबेको	तेलमा डुबेको (मानक)
लक्षित क्षेत्रहरू	युरोप, चीन, मध्य पूर्व, एशिया-प्रशान्त, अफ्रिका	उत्तरी अमेरिका, ल्याटिन अमेरिका, एशिया र अफ्रिकाका भागहरू

तालिका २ — युरोपेली बनाम अमेरिकी प्रकार: शीर्ष-स्तर वर्गीकरण

3. यूरोपीयन प्रकार बक्स सबस्टेशन - प्राविधिक गहिरो-डाइभ

---

3.1 वास्तुकला र लेआउट

युरोपेली प्रकारको बक्स सबस्टेशनले हट-डिप ग्याल्भेनाइज्ड वा स्टेनलेस स्टीलको घेरा भित्र मोड्युलर तीन-कम्पार्टमेन्ट लेआउट अपनाउँछ। तीनवटा कम्पार्टमेन्टहरू - MV स्विचगियर, ट्रान्सफर्मर, र LV वितरण - भौतिक रूपमा आन्तरिक विभाजन पर्खालहरूद्वारा छुट्याइएको छ, आर्क फल्ट कन्टेनमेन्ट प्रदान गर्दछ र छेउछाउका खण्डहरूलाई डी-एनर्जी नगरी मर्मतका लागि स्वतन्त्र पहुँच सक्षम पार्छ।

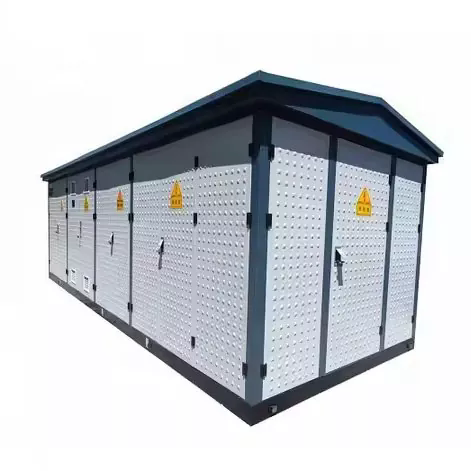

चित्र १ — युरोपेली प्रकारको बक्स सबस्टेशन

3.2 MV स्विचगियर डिब्बा

MV कम्पार्टमेन्टले आपूर्ति टोपोलोजी (रेडियल वा रिंग फिडर) को आधारमा या त रिंग मेन युनिट (RMU) वा व्यक्तिगत MV प्यानलहरू समायोजन गर्दछ। दुई प्राथमिक स्विचगियर प्रविधिहरू कार्यरत छन्:

प्रविधि	विवरण
भ्याकुम सर्किट ब्रेकर (VCB)	भ्याकुम इन्टरप्टर बोतलमा गल्ती र लोड धारहरू अवरोध गर्दछ। उच्च सहनशीलता (10,000+ अपरेटिङ साइकल), द्रुत गल्ती क्लियरेन्स (<50 ms), र SF₆-मुक्त छ — बढ्दो वातावरणीय नियमहरू अन्तर्गत रुचाइएको छ।
SF₆ ग्यास इन्सुलेटेड स्विचगियर (GIS)	चाप शमन र इन्सुलेशनको लागि सल्फर हेक्साफ्लोराइड ग्यास प्रयोग गर्दछ। अत्यन्त कम्प्याक्ट र अत्यधिक भरपर्दो। नोट: SF₆ एक शक्तिशाली हरितगृह ग्यास हो (GWP ~ 23,500) र यसको प्रयोग EU र अन्य ठाउँमा वातावरणीय नियमनलाई कडा पार्ने विषय हो।
रिङ मेन युनिट (RMU)	एउटा फ्याक्ट्री-सील गरिएको, ग्यास-इन्सुलेटेड (SF₆ वा भ्याकुम) स्विचिङ यन्त्रमा लोड-ब्रेक स्विचहरू र सुरक्षा फ्यूजहरू कम्प्याक्ट मेटल-इनक्लोज्ड एकाईमा मिलाइन्छ। रिंग-फिडर वितरण नेटवर्कहरूको लागि आदर्श।

MV स्विचगियरले सबै आवश्यक सुरक्षा कार्यहरू प्रदान गर्दछ: ओभरकरेन्ट (ANSI 51), अर्थ फल्ट (ANSI 51N/67N), र निर्दिष्ट गरिएको ठाउँमा भिन्नता सुरक्षा। IEC 62271-200 अनुपालनले कर्मचारी सुरक्षाको लागि आर्क-फल्ट वर्गीकरण (IAC - आन्तरिक चाप वर्गीकृत) सुनिश्चित गर्दछ।

3.3 ट्रान्सफर्मर बे

युरोपेली प्रकारको सबस्टेशनको ट्रान्सफर्मर खाडीले प्राय: कास्ट रेसिन ड्राई-टाइप ट्रान्सफर्मर (SCB श्रृंखला) समायोजन गर्दछ, यद्यपि तेलमा डुबेका एकाइहरू पनि प्रयोग गरिन्छ। युरोपेली प्रकारका सबस्टेशनहरूमा ड्राई-टाइपको प्राथमिकता शहरी, व्यावसायिक, र इनडोर-प्रोक्सिमेट स्थापनाहरूको लागि महत्त्वपूर्ण अग्नि सुरक्षा फाइदाहरूसँग मिल्छ। मुख्य विशेषताहरु:

• कास्ट राल इन्क्याप्सुलेशन - कुनै तेल छैन, आगोको जोखिम छैन, कुनै कन्टेनमेन्ट पिट आवश्यक छैन।
• F1 फायर क्लास (IEC 60076-11) - आत्म-निभाउने, कम ज्वाला प्रसार।
• उच्च आर्द्रता र प्रदूषण प्रतिरोध - तटीय, उष्णकटिबंधीय र औद्योगिक वातावरणको लागि उपयुक्त।
• स्थापना आवश्यकताहरूमा निर्भर गर्दै IP23 देखि IP44 संलग्न सुरक्षा।
• कूलिंग क्लास एएन (प्राकृतिक हावा) मानक; वर्धित ओभरलोड क्षमताको लागि एएफ (बल एयर फ्यानहरू)।

3.4 LV वितरण डिब्बा

LV कम्पार्टमेन्टले मुख्य LV वितरण बोर्ड मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs) वा ओपन-टाइप एयर सर्किट ब्रेकरहरू (ACBs) बाहिर जाने फिडरहरूमा, ऊर्जा मिटरिङ, पावर फ्याक्टर सुधार क्यापेसिटरहरू (वैकल्पिक), र रिमोट निगरानी र SCADA एकीकरणका लागि इन्टरफेसहरू राख्छ। बसबार प्रणालीहरू IEC 61439 प्रति उपयुक्त सर्ट-सर्किट प्रतिरोध रेटिङको साथ मूल्याङ्कन गरिएको वर्तमानको लागि आकार गरिन्छ।

3.5 प्राविधिक विशिष्टताहरू - यूरोपीयन प्रकार

प्यारामिटर	निर्दिष्टीकरण दायरा
मूल्याङ्कन क्षमता	100 kVA - 2,500 kVA (मानक); 6,300 kVA विशेष सम्म
MV भोल्टेज वर्ग	6 kV, 10 kV, 20 kV, 35 kV
LV आउटपुट भोल्टेज	0.4 kV (3P+N), अनुकूलन उपलब्ध
MV स्विचिङ उपकरण	भ्याकुम CB / SF₆ RMU / लोड ब्रेक स्विच
ट्रान्सफर्मर प्रकार	सुख्खा-प्रकार कास्ट राल (रुचाइएको) वा तेल-डुबाइएको
सर्ट सर्किट रेटिंग	16 kA / 20 kA / 25 kA (1 s) — प्रति IEC 62271
संरक्षण वर्ग	IP33D मानक; IP44 / IP54 परिष्कृत घेरा संग
परिवेशको तापक्रम	-25 डिग्री सेल्सियस देखि +40 डिग्री सेल्सियस मानक; -40 डिग्री सेल्सियस आर्कटिक संस्करण उपलब्ध छ
उचाइ	1,000 मीटर मानक सम्म; 4,000 मिटर सम्मका लागि डि-रेट गरिएको संस्करणहरू
लागू मानकहरू	IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467
स्मार्ट ग्रिड एकीकरण	IEC 61850 संचार इन्टरफेस उपलब्ध; SCADA-तयार

तालिका ३ — युरोपेली प्रकारको बक्स सबस्टेशन: संकेतात्मक प्राविधिक विशिष्टताहरू

4. अमेरिकी प्रकार बक्स सबस्टेशन - प्राविधिक डीप-डाइभ

---

4.1 वास्तुकला र लेआउट

अमेरिकी प्रकार (प्याड-माउन्टेड वा लूप-फिड ट्रान्सफर्मर सबस्टेशन भनेर पनि चिनिन्छ) यसको त्रिकोणीय वा रेखीय आन्तरिक लेआउटद्वारा छुट्याइएको छ, MV स्विचिङ डिब्बा र LV मिटरिङ/वितरण खण्डहरू क्रमशः अगाडि र छेउबाट पहुँचयोग्य छन्, र तेल डुबेको केन्द्रीय ट्रान्सफर्मर। बाहिरी घेरा सामान्यतया छेउछाउ-प्रतिरोधी, ताल्चा लगाउन मिल्ने ढोकाहरू सहितको भारी गेज चित्रित स्टिल क्याबिनेट हो, कंक्रीट प्याडमा जमिन-स्तर स्थापनाको लागि डिजाइन गरिएको।

चित्र २ — अमेरिकी प्रकार बक्स सबस्टेशन

4.2 MV स्विचिङ: फ्यूज + लोड ब्रेक स्विच कन्फिगरेसन

अमेरिकी प्रकारले युरोपेली प्रकारको तुलनामा सरल, अधिक किफायती MV स्विचिङ कन्फिगरेसन प्रयोग गर्दछ। मानक व्यवस्था समावेश छ:

• बे-ओ-नेट वा वर्तमान सीमित फ्यूज (CLF): ट्रान्सफर्मरको लागि त्रुटि अवरोध सुरक्षा प्रदान गर्नुहोस्। फ्यूज सञ्चालनमा बदल्नुहोस् - कुनै जटिल रिले सेटिङहरू आवश्यक पर्दैन।
• लोड ब्रेक स्विच (LBS): लोड अन्तर्गत मर्मतका लागि ट्रान्सफर्मर डिब्बाको डि-एनर्जाइजेसनलाई अनुमति दिन्छ। सामान्यतया गिरोह-संचालित, देखिने खुला/नजिक स्थितिको साथ।
• लुप-फिड स्विचिङ: धेरै जसो अमेरिकी प्रकारका सबस्टेशनहरूले दुई आगमन MV केबल डिब्बाहरूसँग लुप-फिड (रिंग नेटवर्क) कन्फिगरेसनहरूलाई समर्थन गर्दछ, रेडियल वा रिंग टोपोलोजीहरूमा स्रोत-स्विच गर्न अनुमति दिन्छ।

यो कन्फिगरेसनले सरलता, लागत-प्रभावकारिता, र विश्वसनीयताको सम्मोहक संयोजन प्रदान गर्दछ। जटिल सुरक्षा इलेक्ट्रोनिक्सको अभावले मर्मत बोझ र विशेष सीप आवश्यकताहरू कम गर्दछ, यसले सीमित प्राविधिक कार्यबल पूर्वाधार भएका क्षेत्रहरूमा अनुप्रयोगहरूको लागि राम्रोसँग उपयुक्त बनाउँछ।

4.3 ट्रान्सफर्मर: तेलमा डुबेको, हर्मेटिक रूपमा सिल गरिएको

अमेरिकी प्रकारको सबस्टेशनमा ट्रान्सफर्मर सधैं तेल-मग्न, सिल गरिएको (संरक्षक-मुक्त) इकाई हो। पूर्ण रूपमा छापिएको डिजाइनले इन्सुलेशन डिग्रेडेसनको प्राथमिक कारणलाई हटाएर तेलमा आर्द्रता प्रवेशलाई रोक्छ। मुख्य विशेषताहरु:

• खनिज तेल इन्सुलेशन र कूलिंग - ONAN कूलिंग वर्ग मानक।
• नालीदार फिन ट्याङ्कीले शून्य सहायक पावर आवश्यकताको साथ निष्क्रिय कूलिङ प्रदान गर्दछ।
• नो-लोड ट्याप चेन्जर (NLTC) २.५% चरणहरूमा ±5% भोल्टेज समायोजन प्रदान गर्दछ।
• दबाव राहत उपकरण र मानक सुरक्षा सामानको रूपमा तापमान सूचक।
• सील गरिएको एल्बो कनेक्टरहरू (डेडफ्रन्ट डिजाइन) मा MV केबल टर्मिनेसनको प्रत्यक्ष दफनका लागि डिजाइन गरिएको — खुला प्रत्यक्ष भागहरू हटाउने र सुरक्षित केबल ह्यान्डलिङ सक्षम पार्दै।

4.4 LV कम्पार्टमेन्ट

अमेरिकी प्रकारको सबस्टेशनको LV खण्ड तुलनात्मक रूपमा सरल छ, सामान्यतया मुख्य ब्रेकर वा फ्यूज डिस्कनेक्ट, ऊर्जा मिटर सकेट, र बाहिर जाने LV फिडरहरूको जडानहरू समावेश गर्दछ। थप परिष्कृत LV वितरण (बहु बाहिर जाने फिडरहरू, पावर कारक सुधार, रिमोट निगरानी) समावेश गर्न सकिन्छ तर मानक कन्फिगरेसनहरूमा कम सामान्य छ।

4.5 प्राविधिक विशिष्टताहरू - अमेरिकी प्रकार

प्यारामिटर	निर्दिष्टीकरण दायरा
मूल्याङ्कन क्षमता	75 kVA - 2,500 kVA (मानक); 3,750 kVA+ विशेष डिजाइनको साथ
MV भोल्टेज वर्ग	5 kV, 15 kV, 25 kV, 35 kV (ANSI क्लास)
LV आउटपुट भोल्टेज	120/240 V (एकल-चरण), 208Y/120 V, 480Y/277 V, वा अनुकूलन
MV स्विचिङ उपकरण	बे-ओ-नेट / वर्तमान सीमित फ्यूज + लोड ब्रेक स्विच
ट्रान्सफर्मर प्रकार	तेलमा डुबेको, हर्मेटिकली सील (ONAN)
घेरा	भारी गेज स्टील, पाउडर लेपित / polyurethane रंग; छेडछाड प्रतिरोधी
संरक्षण वर्ग	NEMA 3R मानक (वर्षा र स्लीट प्रतिरोधी); NEMA 4X वैकल्पिक
डेडफ्रन्ट डिजाइन	हो — स्पर्श-सुरक्षित MV केबल समाप्तिको लागि कुहिनो जडानहरू
लागू मानकहरू	ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467
लुप फिड	मानक - दुई आगमन MV केबल स्थिति (लूप-फिड सक्षम)

तालिका ४ — अमेरिकी प्रकार बक्स सबस्टेशन: सूचक प्राविधिक विशिष्टताहरू

5. तुलनात्मक विश्लेषण: यूरोपीय बनाम अमेरिकी प्रकार

---

जबकि दुबै उत्पादन प्रकारहरूले कम्प्याक्ट, पूर्वनिर्मित पावर वितरणको आधारभूत उद्देश्य पूरा गर्दछ, तिनीहरूको डिजाइन दर्शन, सुरक्षा क्षमता, जीवनचक्र लागत प्रोफाइलहरू, र इष्टतम अनुप्रयोग वातावरणहरू पर्याप्त रूपमा भिन्न हुन्छन्। तलको तालिकाले टेक्नोलोजी चयन निर्णयहरूलाई समर्थन गर्नको लागि संरचित तुलना प्रदान गर्दछ।

मापदण्ड	युरोपेली प्रकार	अमेरिकी प्रकार
MV संरक्षण	रिले संग पूर्ण CB सुरक्षा; उच्च दोष भेदभाव	फ्यूज आधारित; सरल, सीमित दोष क्षेत्र चयनशीलता
ट्रान्सफर्मर	सुख्खा-प्रकार रुचाइएको - आगो-सुरक्षित, कम मर्मत	तेलमा डुबेको — बलियो, लागत-प्रभावी, प्रमाणित
पूंजी लागत	उच्च (१५–३०% प्रिमियम बनाम अमेरिकी)	तल्लो - बजेट-अवरोधित परियोजनाहरूको लागि किफायती
स्मार्ट ग्रिड तयार छ	उत्कृष्ट — IEC 61850, SCADA, रिमोट कन्ट्रोल	आधारभूत - सीमित देशी बुद्धि; अपग्रेड गर्न मिल्ने
आगो सुरक्षा	उत्कृष्ट (ड्राइ-टाइप ट्रान्सफर्मर, F1 फायर क्लास)	राम्रो - सील तेल डिजाइन; आगो सावधानी आवश्यक छ
मर्मतसम्भार	धेरै कम - ड्राई-प्रकारलाई कुनै तेल सेवाको आवश्यकता छैन	मध्यम - आवधिक तेल अवस्था निगरानी
स्थापना	थोरै जटिल; विशेषज्ञ कमीशन	सरल, छिटो - वितरित परिनियोजनको लागि आदर्श
ओभरलोड सहिष्णुता	राम्रो (जबरदस्ती हावा कूलिंग विकल्प संग)	उत्कृष्ट - ठूलो तेल थर्मल मास
प्राथमिक मानक	IEC 62271-202 / GB/T 17467	ANSI/IEEE C57.12.26 / C57.12.28

तालिका ५ — युरोपेली बनाम अमेरिकी टाइप बक्स सबस्टेशन: व्यापक तुलना

कुञ्जी अन्तर्दृष्टि

कुनै पनि प्रकार विश्वव्यापी रूपमा उच्च छैन। युरोपेली प्रकारले प्रिमियम लागतमा अधिक सुरक्षा बुद्धि, अग्नि सुरक्षा, र स्मार्ट-ग्रिड स्केलेबिलिटी प्रदान गर्दछ, यसलाई सहरी, व्यावसायिक, र नियमन गरिएको वातावरणको लागि इष्टतम बनाउँछ। अमेरिकी प्रकारले औद्योगिक पार्कहरू, उपनगरीय ग्रिडहरू, र बजेट-संवेदनशील परियोजनाहरूको लागि उत्कृष्ट लागत-दक्षता र तैनाती सरलता प्रदान गर्दछ।

6. संलग्न डिजाइन, संरक्षण र वातावरणीय प्रदर्शन

---

6.1 संरचनात्मक निर्माण

एन्क्लोजर आन्तरिक विद्युतीय उपकरणहरूको लागि रक्षाको पहिलो रेखा हो र यसले दीर्घकालीन विश्वसनीयताको महत्त्वपूर्ण तत्व प्रतिनिधित्व गर्दछ। लुगाओ पावर बक्स सबस्टेशनहरूले उत्पादनको प्रकार र वातावरणीय विशिष्टताको आधारमा निम्न निर्माण पदानुक्रम प्रयोग गर्दछ:

सामग्रीको प्रकार	विवरण
हट-डिप जस्ती (HDG) स्टील	सबै मानक एकाइहरूको लागि आधारभूत निर्माण। जस्ता कोटिंग उत्कृष्ट जंग प्रतिरोध प्रदान गर्दछ; सामान्य औद्योगिक र शहरी वातावरणको लागि उपयुक्त। न्यूनतम जस्ता तह: 85 μm प्रति ISO 1461।
304 / 316L स्टेनलेस स्टील	तटीय, समुद्री, रासायनिक, वा उच्च आर्द्रता अनुप्रयोगहरूको लागि निर्दिष्ट। 316L ग्रेडले उत्कृष्ट क्लोराइड प्रतिरोध प्रदान गर्दछ। अपतटीय पवन परियोजना सबस्टेशनहरूको लागि मानक।
एल्युमिनियम मिश्र धातु संलग्न	तौल प्रतिबन्ध वा यातायात रसद अवरोध भएका साइटहरूको लागि हल्का विकल्प। एनोडाइज्ड सतह फिनिशले चित्रकला बिना जंग प्रतिरोध प्रदान गर्दछ।
GRP / FRP कम्पोजिट	गैर-चुम्बकीय, गैर प्रवाहकीय घेराहरू (जस्तै, MRI सुइटहरू, संवेदनशील इलेक्ट्रोनिक वातावरणहरू) आवश्यक पर्ने अनुप्रयोगहरूको लागि ग्लास-प्रबलित बहुलक विकल्प।

6.2 प्रवेश संरक्षण (IP) वर्गीकरण

ठोस कण र पानी विरुद्ध घेरा सुरक्षा IP कोड (IEC 60529) द्वारा परिभाषित गरिएको छ। लुगाओको मानक र परिष्कृत सुरक्षा स्तरहरू हुन्:

आईपी ​​कक्षा	सुरक्षा स्तर	सामान्य आवेदन
IP33D	धुलो / वर्षा (१५ डिग्री स्प्रे) सुरक्षा	मानक बाहिरी स्थापना, सामान्य मौसम
IP44	सबै दिशाहरूबाट स्प्ल्याश-प्रूफ	तटीय क्षेत्रहरू, उष्णकटिबंधीय उच्च-वर्षा क्षेत्रहरू
IP54	धूल-सुरक्षित + स्प्ल्याश-प्रूफ	धुलो औद्योगिक वातावरण, मरुभूमि मौसम
NEMA 3R	वर्षा र स्लिट (ANSI/NEMA मानक)	उत्तर अमेरिका / ANSI परियोजनाहरूको लागि अमेरिकी प्रकार

तालिका 6 — लुगाओ पावर द्वारा प्रस्तावित संलग्न IP/NEMA संरक्षण कक्षाहरू

6.3 थर्मल व्यवस्थापन

इन्सुलेशनको समयपूर्व बुढ्यौली रोक्न र मूल्याङ्कन गरिएको तापमान सीमा भित्र सञ्चालन सुनिश्चित गर्न घेरा भित्र प्रभावकारी थर्मल व्यवस्थापन आवश्यक छ। लुगाओ सबस्टेशनहरू रोजगार:

• कीट/कीराको जालको साथ लुभ्रेड भेन्टिलेसन ओपनिङहरू मार्फत प्राकृतिक भेन्टिलेशन - निष्क्रिय, शून्य ऊर्जा, शून्य मर्मत।
• थर्मोस्टेटिक नियन्त्रणको साथ कम-शोर अक्षीय फ्यानहरू प्रयोग गरेर जबरजस्ती हावा भेन्टिलेसन - पूर्व निर्धारित आन्तरिक तापमान थ्रेसहोल्डमा सक्रिय।
• चिसो-जलवायु स्थापनाहरूको लागि एन्टी-कन्डेन्सेसन हीटरहरू, चिसो स्टार्ट-अप अवधिहरूमा प्रत्यक्ष भागहरूमा नमी संक्षेपण रोक्न।
• थर्मल मोडलिङ र CFD सिमुलेशन उच्च क्षमता वा असामान्य संलग्न कन्फिगरेसनहरूको लागि इन्जिनियरिङ प्रक्रियाको भागको रूपमा।

7. मानक र नियामक अनुपालन

---

लागू हुने अन्तर्राष्ट्रिय र राष्ट्रिय मापदण्डहरूको अनुपालन ऐच्छिक छैन - यो परियोजना स्वीकृतिहरू, उपयोगिता अन्तरसम्बन्ध सम्झौताहरू, बीमा कवरेज, र दीर्घकालीन कानूनी दायित्व सुरक्षाको आधार हो। लुगाओ पावर उत्पादनहरू युरोपेली र अमेरिकी दुवै प्रकारका उत्पादनहरूका लागि लागू हुने मापदण्डहरूको पूर्ण म्याट्रिक्स अनुसार डिजाइन, निर्माण र परीक्षण गरिन्छ।

मानक	शरीर	स्कोप
IEC 62271-202	IEC	उच्च-भोल्टेज/लो-भोल्टेज पूर्वनिर्मित सबस्टेशनहरू - युरोपेली प्रकारको लागि प्राथमिक डिजाइन मानक।
IEC 60076-11	IEC	ड्राई-टाइप पावर ट्रान्सफर्मर - फायर प्रदर्शन, जलवायु/वातावरणीय वर्ग, इन्सुलेशन।
IEC 62271-1 / -100 / -200	IEC	एसी स्विचगियरका लागि सामान्य विनिर्देशहरू; एसी सर्किट ब्रेकरहरू; एसी धातु-बन्द स्विचगियर।
IEC 61439-1 / -2	IEC	कम भोल्टेज स्विचगियर र कन्ट्रोलगियर एसेम्बलीहरू — LV वितरण बोर्ड डिजाइन र परीक्षण।
ANSI/IEEE C57.12.26	IEEE	प्याड-माउन्ट गरिएको तेल-मग्न, एकल-चरण वितरण ट्रान्सफर्मरहरूको लागि आवश्यकताहरू - अमेरिकी प्रकार।
ANSI/IEEE C57.12.28	IEEE	प्याड-माउन्ट उपकरण संलग्न अखण्डता - ANSI मेकानिकल प्रदर्शन र सुरक्षा।
GB/T १७४६७	SAC	उच्च-भोल्टेज/लो-भोल्टेज पूर्वनिर्मित सबस्टेशनहरूको लागि चिनियाँ राष्ट्रिय मानक (IEC 62271-202 को बराबर)।
CE (LVD + EMC)	EU	EU / EEA बजारमा राखिएका उत्पादनहरूको लागि अनिवार्य। कम भोल्टेज निर्देशन र EMC निर्देशन अनुरूप प्रदर्शन गर्दछ।
CCC (3C)	CNCA	चीन अनिवार्य प्रमाणीकरण - चिनियाँ घरेलु बजारमा बेचिने विनियमित विद्युतीय उत्पादनहरूको लागि आवश्यक छ।

तालिका 7 — मानक अनुपालन म्याट्रिक्स: लुगाओ पावर बक्स सबस्टेशनहरू

खरिद नोट

अन्तर्राष्ट्रिय परियोजनाहरू खरिद गर्दा, सधैं RFQ कागजातहरूमा लागू मापदण्डहरू निर्दिष्ट गर्नुहोस् र मान्यता प्राप्त तेस्रो-पक्ष प्रयोगशाला (जस्तै, KEMA, TÜV, SGS, CESI) बाट प्रमाणित प्रकार परीक्षण प्रमाणपत्रहरू आवश्यक पर्दछ। Lugao Power ले सबै मानक उत्पादन लाइनहरूको लागि हालको प्रकारको परीक्षण रिपोर्टहरू र प्रमाणीकरण कागजातहरू राख्छ र मानक डेलिभरी कागजात प्याकेजको भागको रूपमा प्रतिलिपिहरू प्रदान गर्दछ।

8. आवेदन परिदृश्यहरू

---

बक्स-प्रकार ट्रान्सफर्मर सबस्टेशनहरू अनुप्रयोगहरूको उल्लेखनीय विविध दायराहरूमा तैनात छन्। निम्न खण्डहरूले उत्पादन प्रकार चयन, प्रमुख इन्जिनियरिङ आवश्यकताहरू, र प्रत्येकका लागि लुगाओको सान्दर्भिक क्षमताहरूमा विशेष मार्गदर्शनको साथ प्राथमिक अनुप्रयोग खण्डहरू प्रोफाइल गर्दछ।

८.१ शहरी विद्युत वितरण

नगरपालिका उपयोगिताहरू र शहरी वितरण कम्पनीहरूले शहरी वातावरणमा अन्तिम 10-35 kV देखि 0.4 kV रूपान्तरण प्रदान गर्न बक्स सबस्टेशनहरू प्रयोग गर्छन् जहाँ ठाउँ दुर्लभ छ र सौन्दर्य, आवाज र सुरक्षा आवश्यकताहरू कडा छन्। सामान्य तैनाती परिदृश्यहरूमा भूमिगत कक्षहरू, माथिको किओस्क स्थानहरू, र बहु-स्तरीय कार पार्कहरू वा भवन तहखानेहरू समावेश छन्।

• सिफारिस गरिएको प्रकार:युरोपेली (ड्राइ-टाइप ट्रान्सफर्मर, VCB स्विचगियर)।
• प्रमुख आवश्यकताहरू:कम्प्याक्ट फुटप्रिन्ट, कम शोर (<55 dBA 1 m मा), फायर क्लास F1, IP44 वा उच्च, IEC 61850 स्मार्ट ग्रिड इन्टरफेस।
• लुगाओ फाइदा:प्रतिबन्धित साइटहरूको लागि अनुकूलन संलग्न आयामहरू; आर्क-फल्ट वर्गीकृत (IAC) MV स्विचगियर विकल्पहरू।

8.2 औद्योगिक पार्क र निर्माण सुविधाहरू

औद्योगिक पार्कहरू र ठूला निर्माण क्याम्पसहरूलाई विभिन्न भारहरू - मोटर ड्राइभहरू, प्रक्रिया तताउने, कम्प्रेस्ड हावा, HVAC - उच्च लोड कारकहरू र माग गर्ने शक्ति गुणस्तर आवश्यकताहरू प्रदान गर्न सक्षम भरपर्दो, द्रुत रूपमा प्रयोग गर्न मिल्ने विद्युत वितरण पूर्वाधार चाहिन्छ।

• सिफारिस गरिएको प्रकार:अमेरिकी (बजेट दक्षता, साधारण सुरक्षा) वा युरोपेली (स्मार्ट मिटरिङ / PFC आवश्यकताहरू सहित ठूला सुविधाहरू)।
• प्रमुख आवश्यकताहरू:उच्च ओभरलोड सहिष्णुता, बलियो घेरा (IP44/IP54), अन-साइट स्पेयरहरूको लागि प्रावधान, चर औद्योगिक भार अन्तर्गत भोल्टेज स्थिरताको लागि OLTC विकल्प।
• लुगाओ फाइदा:फ्याक्ट्री-सीधा मूल्य निर्धारणले बहु-इकाई औद्योगिक पार्क अर्डरहरूको लागि 15-25% लागत लाभ प्रदान गर्दछ; भोल्युम अनुकूलन क्षमता।

8.3 नवीकरणीय ऊर्जा परियोजनाहरू

युटिलिटी-स्केल सौर्य PV र वायु ऊर्जा परियोजनाहरूलाई ठूलो संख्यामा स्टेप-अप सबस्टेशनहरू चाहिन्छ (सामान्यतया 0.69 kV इन्भर्टर आउटपुट 10/35 kV कलेक्टर नेटवर्कमा)। यी परियोजनाहरूको अर्थशास्त्र र समयतालिका उपकरण लागत र स्थापना समयरेखाको लागि अत्यधिक संवेदनशील छन् - दुबै क्षेत्रहरू जहाँ बक्स सबस्टेशनहरूले परम्परागत सबस्टेशन निर्माणको तुलनामा निर्णायक फाइदाहरू प्रदान गर्दछ।

• सौर्य PV:प्रत्येक 1-5 मेगावाटको ब्लकलाई सामान्यतया एउटा 1,250-2,500 kVA बक्स सबस्टेसन चाहिन्छ। थर्मल साइकल चलाउने प्रतिरोध, हार्मोनिक क्षमता (के-फ्याक्टर घुमाउरो), र धुलो/मरुभूमि अवस्थाहरूको लागि प्रवेश सुरक्षा महत्वपूर्ण छ।
• पवन ऊर्जा:टर्बाइन-माउन्ट गरिएको वा नेसेल-एकीकृत ड्राई-प्रकार ट्रान्सफर्मरहरू सङ्कलन नेटवर्क सबस्टेशनहरूसँग जोडिएको। समुद्री वा तटीय वायु साइटहरूलाई स्टेनलेस स्टीलको घेरा र एन्टी-क्रोसन उपचार चाहिन्छ।
• सिफारिस गरिएको प्रकार:युरोपेली (ड्राइ-प्रकार, SCADA-संचालित निगरानी र गल्ती लगिङको लागि स्मार्ट इन्टरफेस)।
• लुगाओ फाइदा:ठूला उपयोगिता RE परियोजनाहरूका लागि ब्याच अर्डरहरू (50-200+ एकाइहरू) को प्रमाणित आपूर्ति; नवीकरणीय ऊर्जा-विशिष्ट अनुकूलनको साथ टाइप-परीक्षण समाधानहरू।

8.4 पूर्वाधार परियोजनाहरू

प्रमुख पूर्वाधार विकास - विमानस्थलहरू, बन्दरगाहहरू, मेट्रो/रेल प्रणालीहरू, स्टेडियमहरू, डाटा केन्द्रहरू, र पानी प्रशोधन प्लान्टहरू - राम्रो परिभाषित उपलब्धता र मर्मत योग्यता आवश्यकताहरूसँग भरपर्दो प्राथमिक विद्युत वितरण चाहिन्छ। बक्स सबस्टेशनहरूले साइट वितरण नेटवर्क भित्र प्राथमिक वितरण बिन्दुहरू र माध्यमिक सबस्टेशनहरूको रूपमा सेवा गर्छन्।

• मेट्रो/रेल ट्र्याक्सन:विद्युतीकृत ट्रान्जिट प्रणालीहरूको लागि DC रेक्टिफायरहरू वा AC आपूर्ति ट्रान्सफर्मरहरूका साथ विशेष कर्षण पावर सबस्टेशनहरू।
• एयरपोर्टहरू:स्वचालित बस-स्थानान्तरण स्विचिंगको साथ N+1 अनावश्यक कन्फिगरेसन; UPS अनुकूलता।
• डाटा केन्द्रहरू:क्रिटिकल लोडहरूलाई हार्मोनिक सहिष्णुताको लागि के-फ्याक्टर रेटेड विन्डिङहरू भएका ट्रान्सफर्मरहरू चाहिन्छ; तंग भोल्टेज विनियमन।
• सिफारिस गरिएको प्रकार:युरोपेली — सुरक्षा खुफिया, स्मार्ट निगरानी, ​​र ड्राई-टाइप फायर सेफ्टी यी सबै अनुप्रयोगहरूमा प्राथमिकतामा छन्।

8.5 अस्थायी र आपतकालीन बिजुली आपूर्ति

निर्माण परियोजनाहरू, प्रकोप रिकभरी अपरेसनहरू, ठूला घटनाहरू, र सैन्य तैनातीहरू सबैलाई पोर्टेबल, द्रुत रूपमा प्रयोग गर्न मिल्ने विद्युत वितरण पूर्वाधार चाहिन्छ। स्किड-माउन्ट वा ट्रेलर-माउन्ट गरिएको बक्स सबस्टेशनहरूले न्यूनतम साइट तयारीको साथ पूर्ण वितरण क्षमता प्रदान गर्दछ।

• सिफारिस गरिएको प्रकार:अमेरिकी — सरलता, यातायातको सहजता, र सामान्य विद्युतीय ठेकेदारहरूद्वारा द्रुत कमीशन।
• प्रमुख आवश्यकताहरू:स्किड-माउन्ट वा ट्रेलर-माउन्ट आँखा उठाएर; पूर्व वायर्ड प्लग-एन्ड-प्ले जडानहरू; विभिन्न आपूर्ति अवस्थाहरूमा भोल्टेज अनुकूलनको लागि NLTI ट्याप परिवर्तक।

9. खरीद र चयन विधि

---

9.1 निर्णय फ्रेमवर्क: छ-चरण चयन प्रक्रिया

चरण	गतिविधि	मुख्य प्रश्न र विचारहरू
1	लोड र क्षमता परिभाषित गर्नुहोस्	कुल लोड (kVA), माग कारक, 15-20 वर्षमा लोड वृद्धि प्रक्षेपण? शिखर अनुमानित मागमा 70-80% लोडिङको लागि आकार।
2	भोल्टेज स्तर निर्धारण गर्नुहोस्	उपलब्ध MV आपूर्ति भोल्टेज? आवश्यक LV वितरण भोल्टेज? लोड स्थिरताको लागि भोल्टेज नियमन (OLTC) आवश्यक छ?
3	साइट र वातावरण मूल्याङ्कन	भित्री वा बाहिरी? परिवेश तापमान दायरा, उचाई, आर्द्रता, प्रदूषण स्तर (नून, धुलो, रसायन)? अन्तरिक्ष अवरोध?
4	उत्पादन प्रकार चयन गर्नुहोस्	आगो सुरक्षा प्राथमिकता → युरोपेली (ड्राइ-प्रकार)। बजेट बाधा / सरल सुरक्षा → अमेरिकी। स्मार्ट ग्रिड / स्वचालन → यूरोपीयन।
5	मानक निर्दिष्ट गर्नुहोस्	परियोजना क्षेत्राधिकारको लागि अनिवार्य मापदण्डहरू पहिचान गर्नुहोस्। RFQ मा आवश्यक प्रमाणीकरण चिन्हहरू (IEC, ANSI, CE, CCC, आदि) निर्दिष्ट गर्नुहोस्।
6	TCO मूल्याङ्कन गर्नुहोस्	स्वामित्वको कुल लागत तुलना गर्नुहोस्: पूँजी लागत + पूंजीकृत नो-लोड घाटा + पूंजीकृत लोड घाटा + सेवा जीवनमा मर्मत लागत।

तालिका ८ — छ-चरण बाकस सबस्टेशन चयन फ्रेमवर्क

9.2 द्रुत चयन गाइड

EUROPEAN TYPE छान्नुहोस् यदि…	अमेरिकी प्रकार छान्नुहोस् यदि…
- स्थापना इनडोर, शहरी, वा कब्जा गरिएका भवनहरू नजिक छ -आगो सुरक्षा कोडहरूले तेल भरिएका उपकरणहरूलाई निषेध गर्दछ -स्मार्ट ग्रिड / SCADA एकीकरण आवश्यक छ -उच्च सुरक्षा भेदभाव निर्दिष्ट गरिएको छ - न्यूनतम मर्मतसम्भार प्राथमिकता हो - साइट उच्च आर्द्रता वा संक्षारक वातावरणको अधीनमा छ -IEC परियोजना क्षेत्राधिकार (युरोप, चीन, मध्य पूर्व, अफ्रिका)	- परियोजना बजेट सीमित छ - द्रुत तैनाती महत्वपूर्ण छ -अनुप्रयोग औद्योगिक, उपनगरीय, वा ग्रामीण बाहिरी हो -ओभरलोड सहिष्णुता महत्त्वपूर्ण छ -सामान्य-व्यापार प्राविधिकहरू द्वारा सरल सञ्चालन -लुप-फिड MV नेटवर्क टोपोलोजी प्रयोग गरिन्छ -ANSI/IEEE परियोजना क्षेत्राधिकार (अमेरिका, एशियाका भागहरू)

तालिका ९ — द्रुत चयन गाइड: युरोपेली बनाम अमेरिकी प्रकार

9.3 RFQ को लागि प्राविधिक डेटा पाना आवश्यकताहरू

लुगाओ पावर वा कुनै बक्स सबस्टेशन आपूर्तिकर्तालाई उद्धरणको लागि अनुरोध (RFQ) जारी गर्दा, निम्न प्राविधिक डेटा प्रदान वा अनुरोध गरिनुपर्छ:

1. मूल्याङ्कन क्षमता (kVA) र आवश्यक एकाइहरूको संख्या।
2. MV आगमन भोल्टेज (kV), आगमन फिडरहरूको संख्या, र नेटवर्क टोपोलोजी (रेडियल / रिंग)।
3. LV आउटपुट भोल्टेज र बाहिर जाने फिडरहरूको संख्या/रेटिङ।
4. स्थापना वातावरण: इनडोर/आउटडोर, उचाई, परिवेश तापमान दायरा, आर्द्रता वर्ग, प्रदूषण वर्ग।
5. लागू हुने मापदण्डहरू र आवश्यक प्रमाणीकरण चिन्हहरू।
6. सुरक्षा र रिले आवश्यकताहरू: आवश्यक सुरक्षा कार्यहरू, सञ्चार प्रोटोकल (IEC 61850, Modbus, DNP3)।
7. संलग्न निर्माण: सामग्री, आईपी मूल्याङ्कन, रंग / समाप्त विनिर्देश।
8. आयामी बाधाहरू: अधिकतम पदचिह्न, उचाइ, पहुँच क्लियरेन्स।
9. यातायात र लिफ्टिंग आवश्यकताहरू: क्रेन उपलब्धता, सडक यातायात प्रतिबन्धहरू।
10. वितरण तालिका आवश्यकताहरू र प्याकेजिङ विशिष्टता।

10. लुगाओ पावर - क्षमता र प्रतिस्पर्धी स्थिति

---

10.1 कम्पनी प्रोफाइल

लुगाओ पावर कं, लिमिटेडपावर ट्रान्सफर्मर र बक्स-प्रकारको ट्रान्सफर्मर सबस्टेसनहरूको चीन-आधारित विशेषज्ञ निर्माता हो, जसले घरेलु र अन्तर्राष्ट्रिय बजारहरूको लागि डिजाइन, इन्जिनियरिङ, र विद्युतीय वितरण उपकरणहरूको आपूर्तिमा विशेष ध्यान केन्द्रित गर्दछ। कम्पनीको एकल उत्पादन फोकसले प्राविधिक क्षमताको गहिराइ र उत्पादन गुणस्तर स्थिरतालाई सक्षम बनाउँछ जुन सामान्य विद्युतीय उपकरण आपूर्तिकर्ताहरूले नक्कल गर्न सक्दैनन्।

लुगाओले अन्तर्राष्ट्रिय विद्युतीय ब्रान्डका लागि OEM साझेदार र विश्वव्यापी रूपमा EPC ठेकेदार, उपयोगिताहरू र औद्योगिक विकासकर्ताहरूलाई प्रत्यक्ष थोक आपूर्तिकर्ताको रूपमा काम गर्दछ। कारखाना-प्रत्यक्ष आपूर्तिले वितरक मार्जिनहरू हटाउँछ र लगातार गुणस्तर, प्रत्यक्ष इन्जिनियरिङ पहुँच, र ग्राहकहरूको लागि विश्वसनीय डेलिभरी प्रदर्शन सुनिश्चित गर्दछ।

चित्र ३ — लुगाओ पावर कं, लिमिटेड निर्माण सुविधा

10.2 उत्पादन प्रस्ताव अवलोकन

उत्पादन	भेरियन्टहरू उपलब्ध छन्	क्षमता दायरा
युरोपेली प्रकार बक्स सबस्टेशन	VCB / SF₆ RMU / LBS + ड्राई-प्रकार वा तेल ट्रान्सफर्मर	100 kVA - 6,300 kVA
अमेरिकी प्रकार बक्स सबस्टेशन	फ्यूज + एलबीएस, लुप-फिड, प्याड-माउन्ट, तेल-मग्न ट्रान्सफर्मर	७५ kVA - 3,750 kVA+
सुख्खा-प्रकार वितरण ट्रान्सफर्मर	SCB श्रृंखला, कास्ट राल, F1 फायर क्लास	30 kVA - 10,000 kVA
तेलमा डुबेको ट्रान्सफर्मर	S11/S13/S15 श्रृंखला, ONAN/ONAF/OFAF	30 kVA - 50,000 kVA
अनुकूलन / OEM सबस्टेशनहरू	पूर्ण इन्जिनियरिङ सेवा, अनुकूलन आयाम र मूल्याङ्कन	प्रति परियोजना विनिर्देश

तालिका १० — लुगाओ पावर उत्पादन पोर्टफोलियो अवलोकन

10.3 कोर प्रतिस्पर्धात्मक लाभहरू

फाइदा	विवरण
विशेष फोकस	लुगाओमा हरेक इन्जिनियरिङ् स्रोत, परीक्षण सुविधा, र निर्माण प्रक्रिया ट्रान्सफर्मर र सबस्टेशन उत्पादनहरूमा समर्पित छ। असंबद्ध उत्पादन लाइनहरूमा विशेषज्ञताको कुनै कमजोरी छैन।
बहु-मानक अनुपालन	IEC, ANSI/IEEE, GB, CE, र CCC लाई प्रमाणित उत्पादनहरू - पुन: ईन्जिनियरिङ् बिना नै विश्वव्यापी रूपमा कुनै पनि परियोजना क्षेत्राधिकारमा तैनाती सक्षम पार्दै।
कस्टम ईन्जिनियरिङ्	इन-हाउस डिजाइन टोलीले पूर्ण अनुकूलन प्रदान गर्दछ: गैर-मानक भोल्टेजहरू, असामान्य क्षमताहरू, विशेष संलग्न सामग्रीहरू, चरम जलवायु डिजाइनहरू, र स्मार्ट ग्रिड एकीकरण।
कारखाना-सीधा मूल्य निर्धारण	डिस्ट्रिब्युटर मार्जिन हटाउनाले वितरण नेटवर्कहरू मार्फत खरिद गरिएका समान उत्पादनहरूको तुलनामा 15-25% संरचनात्मक लागत लाभ प्रदान गर्दछ।
प्रमाणित विश्वसनीयता	उत्पादनहरू ईन्जिनियर गरिएको र निरन्तर पूर्ण लोड, उच्च आर्द्रता, उच्च तापक्रम, नुन-कुहिरो, र मरुभूमिको धुलो अवस्थाहरूमा सञ्चालनको लागि मान्य।
OEM साझेदारी	सेतो-लेबल आपूर्ति चाहिने अन्तर्राष्ट्रिय ब्रान्ड ग्राहकहरूको लागि अनुकूलन नेमप्लेट, कागजात, र प्याकेजिङ्ग सहित पूर्ण OEM क्षमता।

10.4 विश्वव्यापी बजार पहुँच

लुगाओ पावरले एशिया-प्रशान्त, मध्य पूर्व, अफ्रिका, युरोप र अमेरिकाका परियोजनाहरूमा बक्स सबस्टेशनहरू र पावर ट्रान्सफर्मरहरू निर्यात गर्दछ। कम्पनीको बहु-मानक अनुपालन पोर्टफोलियो र अन्तर्राष्ट्रिय रसद, भन्सार कागजात, र स्थानीय उपयोगिता स्वीकृति आवश्यकताहरूको अनुभवले यसलाई सीमापार परियोजना आपूर्तिको लागि भरपर्दो साझेदार बनाउँछ।

• OEM आपूर्ति: अन्तर्राष्ट्रिय विद्युतीय ब्रान्डहरूको लागि सेतो-लेबल बक्स सबस्टेशनहरू।
• EPC ठेकेदार आपूर्ति: समन्वित वितरण कार्यक्रम संग बहु-इकाई ब्याच आदेश।
• उपयोगिता खरीद: भोल्युम मूल्य निर्धारण र कल-अफ डेलिभरीको साथ फ्रेमवर्क सम्झौता।
• परियोजना-विशेष अनुकूलन: ईन्जिनियरिङ् परामर्श र गैर-मानक परियोजनाहरूको लागि बेस्पोक डिजाइन।

11. गुणस्तर आश्वासन र कारखाना स्वीकृति परीक्षण

---

11.1 गुणस्तर व्यवस्थापन प्रणाली

लुगाओ पावरको उत्पादन र ईन्जिनियरिङ् सञ्चालनहरू ISO 9001 सिद्धान्तहरूसँग पङ्क्तिबद्ध गुणस्तर व्यवस्थापन प्रणाली (QMS) द्वारा नियन्त्रित छन्, जसले सामग्री खरिददेखि डेलिभरी र बिक्री पछि समर्थन मार्फत पूर्ण उत्पादन जीवनचक्रलाई कभर गर्दछ। QMS ले सबै महत्वपूर्ण निर्माण प्रक्रियाहरू, आपूर्तिकर्ता योग्यता, प्रक्रियामा निरीक्षण, गैर-अनुरूप व्यवस्थापन, र क्यालिब्रेट गरिएको परीक्षण उपकरण मर्मतका लागि दस्तावेज नियन्त्रण प्रक्रियाहरू समावेश गर्दछ।

11.2 नियमित परीक्षण कार्यक्रम

प्रत्येक लुगाओ बक्स सबस्टेशनले डेलिभरी अघि एक व्यापक नियमित परीक्षण कार्यक्रम पार गर्दछ, जसमा:

परीक्षण	मानक / स्वीकृति मापदण्ड
MV डाइलेक्ट्रिक (एसी विथस्ट्यान्ड)	IEC 62271-1 / ANSI C37: 1 मिनेटको लागि मूल्याङ्कन गरिएको इन्सुलेशन स्तरमा लागू गरियो — कुनै फ्ल्याशओभर छैन
LV पावर आवृत्ति प्रतिरोध	IEC 61439-1: प्रति मूल्याङ्कन इन्सुलेशन स्तर लागू - कुनै फ्ल्याशओभर छैन
ट्रान्सफर्मर नियमित परीक्षण	IEC 60076-1: घुमाउरो प्रतिरोध, भोल्टेज अनुपात, सर्ट-सर्किट प्रतिबाधा, नो-लोड नोक्सान, लोड हानि
इन्सुलेशन प्रतिरोध	प्रति IEC 60076 / IEC 62271 - प्रतिरोध 2,500 V DC मा मापन गरियो; कारखाना आधारभूत तुलना
संरक्षण रिले कार्यात्मक परीक्षण	रिले समन्वय सेटिङहरू विरुद्ध परीक्षण गरिएका सबै सुरक्षा प्रकार्यहरू; यात्रा समय प्रमाणित
इन्टरलकिङ प्रकार्य परीक्षण	सबै मेकानिकल र इलेक्ट्रिकल इन्टरलकहरू गलत स्विचिङ अनुक्रमहरू रोक्नको लागि प्रमाणित गरियो
दृश्य र आयामी निरीक्षण	सबै कम्पोनेन्टहरू, लेबलहरू, केबल चिन्हहरू, र जडानहरू अनुमोदित रेखाचित्र विरुद्ध प्रमाणित
तेलको नमूना (तेलमा डुबेका एकाइहरू)	IEC 60296: डाइलेक्ट्रिक शक्ति, नमी सामग्री, र अम्लता परीक्षण र प्रमाणित

तालिका ११ — लुगाओ बक्स सबस्टेशनहरूको लागि नियमित परीक्षण कार्यक्रम

11.3 कारखाना स्वीकृति परीक्षण (FAT)

महत्त्वपूर्ण अर्डरहरूको लागि वा ग्राहकको अनुरोधमा, लुगाओ पावरले आफ्नो सुविधामा साक्षी फ्याक्ट्री स्वीकृति परीक्षण (FAT) को व्यवस्था गर्छ। FAT को समयमा, ग्राहकका इन्जिनियरहरू वा नियुक्त निरीक्षण एजेन्टले सबै नियमित विद्युतीय परीक्षणहरू देख्न सक्छन्, सामग्री र कम्पोनेन्ट प्रमाणपत्रहरू समीक्षा गर्न सक्छन्, आयामी अनुरूपता प्रमाणित गर्न सक्छन्, गुणस्तर कागजातहरू निरीक्षण गर्न सक्छन्, र ढुवानी अधिकृत गर्नु अघि नेमप्लेट शुद्धता पुष्टि गर्न सक्छन्। परीक्षण डेटा, क्यालिब्रेसन रेकर्डहरू, र इन्स्पेक्टर साइन-अफ सहितको पूर्ण FAT परीक्षण रिपोर्टहरू डेलिभरी कागजात प्याकेजको भागको रूपमा प्रदान गरिन्छ।

12. निष्कर्ष र सिफारिसहरू

---

१२.१ मुख्य निष्कर्ष

• बक्स-प्रकार सबस्टेशनहरू नयाँ-निर्माण, आधुनिकीकरण, र नवीकरणीय ऊर्जा परियोजनाहरूको विशाल बहुमतको लागि इष्टतम शक्ति वितरण समाधान हो जहाँ निर्माण तालिका, साइट सुरक्षा, र जीवनचक्र लागत प्रमुख मूल्याङ्कन मापदण्डहरू हुन्।
• युरोपेली र अमेरिकी प्रकार बीचको छनोट एक ठोस ईन्जिनियरिङ् निर्णय हो जसको लागि आवेदन वातावरण, आगो सुरक्षा आवश्यकताहरू, सुरक्षा खुफिया आवश्यकताहरू, बजेट अवरोधहरू, र लागू मानक क्षेत्राधिकारको व्यवस्थित विश्लेषण आवश्यक हुन्छ।
• युरोपेली प्रकारले उच्च सुरक्षा, आगो सुरक्षा, स्मार्ट-ग्रिड एकीकरण, र एक मामूली लागत प्रीमियममा न्यूनतम मर्मत प्रदान गर्दछ - यसलाई शहरी, व्यावसायिक, र विनियमित-उद्योग अनुप्रयोगहरूको लागि रुचाइएको विशिष्टता बनाउँछ।
• अमेरिकी प्रकारले उत्कृष्ट परिनियोजन दक्षता, बलियो ओभरलोड सहिष्णुता, र औद्योगिक, ग्रामीण र बजेट-संवेदनशील परियोजनाहरूको लागि लागत-प्रभावकारिता प्रदान गर्दछ।
• स्वामित्व विश्लेषणको कुल लागतले निरन्तर रूपमा बक्स सबस्टेशनहरू भित्र उच्च-दक्षताको ट्रान्सफर्मरहरूमा लगानीलाई समर्थन गर्दछ, किनकि 25-वर्षको सेवा जीवनमा पूंजीकृत ऊर्जा हानि सामान्यतया प्रारम्भिक पूँजी लागत भिन्नतालाई कम गर्छ।
• मानक अनुपालन गैर-वार्तालाप योग्य छ: प्रकार परीक्षण प्रमाणीकरण, नियमित परीक्षण रिपोर्टहरू, र खरिद प्रतिबद्धता अघि लागू प्रमाणीकरण चिन्हहरू प्रमाणित गर्नुहोस्।

12.2 रणनीतिक सिफारिसहरू

• सबै नयाँ वितरण परियोजनाहरूको लागि पूर्वनिर्धारित समाधानको रूपमा बक्स-प्रकार सबस्टेशनहरू अपनाउनुहोस् जहाँ साइट सर्तहरूले अनुमति दिन्छ — तालिका, सुरक्षा, र जीवनचक्र लागत लाभहरू अधिकांश परिदृश्यहरूमा बाध्यकारी हुन्छन्।
• प्रत्येक परियोजनाको लागि संरचित पद्धतिको रूपमा अध्याय 9 मा छ-चरण छनोट ढाँचा प्रयोग गर्नुहोस्, प्रोजेक्ट स्केलको पर्वाह नगरी।
• खरिद कागजातहरूमा स्पष्ट रूपमा ऊर्जा दक्षता आवश्यकताहरू निर्दिष्ट गर्नुहोस् - अनुरोध गर्नुहोस् र ग्यारेन्टी घाटा मानहरू तुलना गर्नुहोस्, पूंजी मूल्य मात्र होइन।
• स्मार्ट ग्रिड र नवीकरणीय ऊर्जा परियोजनाहरूका लागि, IEC 61850 संचार इन्टरफेसहरू म्यान्डेट गर्नुहोस् र आधारभूत विनिर्देशको रूपमा यूरोपीयन प्रकारको मूल्याङ्कन गर्नुहोस्।
• परियोजना अनुमोदन जोखिम कम गर्न प्रदर्शन गरिएको बहु-मानक अनुपालन र हालको प्रकार परीक्षण प्रमाणीकरणको साथ आपूर्तिकर्ताहरूलाई संलग्न गर्नुहोस्।
• गुणस्तर वा अनुपालनमा सम्झौता नगरी वितरक-स्रोत बराबरको 15-25% लागत कटौती हासिल गर्न लुगाओ पावर जस्ता विशेषज्ञ निर्माताहरूबाट कारखाना-सीधा खरीदलाई विचार गर्नुहोस्।
