स्विचगियर हरेक आधुनिक विद्युतीय शक्ति प्रणालीको मेरुदण्ड हो। पावर प्लान्टको जेनेरेटर टर्मिनलदेखि वाणिज्य भवनमा अन्तिम वितरण प्यानलसम्म, स्विचगियरले स्विच, सुरक्षा, अलगाव, र निगरानीको आवश्यक कार्यहरू गर्दछ जसले शक्ति सुरक्षित र भरपर्दो रूपमा प्रवाह गर्दछ। यो बिना, न त नियन्त्रित सञ्चालन वा विद्युतीय नेटवर्कहरूको सुरक्षित त्रुटि व्यवस्थापन सम्भव हुनेछ।
विश्वव्यापी बिजुलीको माग बढ्दै जाँदा, पावर नेटवर्कहरू थप जटिल हुँदै जान्छ, र नवीकरणीय ऊर्जा स्रोतहरूको एकीकरणले गति लिन्छ, स्विचगियरमा राखिएका आवश्यकताहरू द्रुत रूपमा विकसित हुँदैछन्। उच्च सर्ट-सर्किट प्रतिरोधी मूल्याङ्कन, स्मार्ट सुरक्षा समन्वय, डिजिटल निगरानी एकीकरण, र थप कडा वातावरणीय कार्यसम्पादन मापदण्डहरूले विश्वव्यापी उपयोगिताहरू, औद्योगिक अपरेटरहरू, र पूर्वाधार विकासकर्ताहरूद्वारा माग गरिएका विनिर्देशहरूलाई पुन: आकार दिइरहेका छन्।
यो श्वेतपत्रले भोल्टेज वर्गहरूमा स्विचगियर टेक्नोलोजीको गहन परीक्षण प्रदान गर्दछ — कम-भोल्टेज वितरण स्विचगियरबाट मध्यम-भोल्टेज रिंग मुख्य एकाइहरू र उच्च-भोल्टेज धातु-बन्द स्विचगियरहरू। यसले प्रत्येक उत्पादन कोटी, मुख्य कार्यसम्पादन मापदण्डहरू र मापदण्डहरू नियन्त्रण गर्ने विशिष्टता, प्राथमिक अनुप्रयोग डोमेनहरू, र टेक्नोलोजी चयन निर्णयहरू मार्गदर्शन गर्न संरचित खरीद विधिहरू समावेश गर्दछ।
लुगाओ पावर कं, लिमिटेड पूर्ण स्विचगियर भोल्टेज दायराको एक अग्रणी चीन-आधारित निर्माता हो, जसले OEM क्षमता, बलियो अनुकूलन इन्जिनियरिङ समर्थन, र व्यापक विश्वव्यापी निर्यात अनुभवको साथ IEC, ANSI, र IEEE मापदण्डहरूमा प्रमाणित उत्पादनहरू प्रदान गर्दछ। यस कागजातले लुगाओ पावरको उत्पादन पोर्टफोलियो, उत्पादन क्षमताहरू, र प्रतिस्पर्धी स्थितिलाई विश्वव्यापी स्विचगियर परियोजनाहरूको लागि भरपर्दो आपूर्ति साझेदारको रूपमा पनि प्रस्तुत गर्दछ।
विश्वव्यापी स्थापित विद्युत उत्पादन क्षमताले 2024 मा 9,000 GW लाई पार गर्यो र वार्षिक रूपमा लगभग 3% मा वृद्धि जारी छ। कोइला, ग्यास, आणविक, हाइड्रो, सौर्य वा हावाबाट उत्पन्न भए पनि त्यो क्षमताको प्रत्येक वाट जेनेरेटरबाट उपभोक्तासम्मको यात्रामा धेरै पटक स्विचगियर प्रणालीहरू मार्फत जानुपर्छ। यस स्विचगियर पूर्वाधारको भरपर्दो, सुरक्षित सञ्चालन भनेको इन्जिनियरिङ विचार मात्र होइन; यो आधुनिक समाज को कार्य को लागी एक पूर्व शर्त हो।
बिजुली पहुँच, नेटवर्क विश्वसनीयता, र पूर्वाधार विस्तार को गति आर्थिक प्रतिस्पर्धा को महत्वपूर्ण निर्धारक हो। स्विचगियरको विफलताको कारणले गर्दा विद्युत कटौतीले औद्योगिक अर्थतन्त्रहरूलाई हराएको उत्पादन र क्षतिग्रस्त उपकरणहरूमा वार्षिक अरबौं डलर खर्च गर्दछ। यसको विपरित, राम्रोसँग डिजाइन गरिएको, राम्रोसँग मर्मत गरिएको स्विचगियर प्रणालीहरूले उच्च-उपलब्धता सञ्जालहरूलाई सक्षम पार्छ जसले अस्पताल सञ्चालनदेखि सेमीकन्डक्टर फेब्रिकेशनदेखि डाटा सेन्टर सेवाहरूसम्म सबै कुरालाई अन्डरपिन गर्दछ।
विश्वव्यापी स्विचगियर बजारको मूल्य 2023 मा लगभग USD 127 बिलियन थियो र 2030 सम्म 6.8-7.9% को CAGR मा बढ्ने अनुमान गरिएको छ, अनुमानित USD 200-215 बिलियन पुग्ने अनुमान गरिएको छ। प्राथमिक वृद्धि चालकहरू समावेश छन्:
| क्षेत्र | 2023 (USD B) | 2030F (USD B) | CAGR | प्राथमिक चालक |
| एशिया-प्रशान्त | USD 52.4 | अमेरिकी डलर ८७.६ | ७.६% | औद्योगीकरण |
| युरोप | USD 28.1 | USD 44.8 | ६.९% | ग्रिड अपग्रेड, SF₆ फेज-आउट |
| उत्तर अमेरिका | USD 24.6 | USD 39.4 | ७.०% | एजिङ इन्फ्रा, आरई बिल्ड-आउट |
| मध्य पूर्व र अफ्रिका | USD 12.3 | USD 22.1 | ८.७% | विद्युतीकरण |
| ल्याटिन अमेरिका | USD 9.6 | USD 15.7 | ७.२% | ग्रिड विस्तार |
तालिका १ — क्षेत्र अनुसार ग्लोबल स्विचगियर बजार, २०२३–२०३० (संकेतात्मक)
शब्द "स्विचगियर"ले सामूहिक रूपमा विद्युतीय डिस्कनेक्ट स्विचहरू, फ्यूजहरू, सर्किट ब्रेकरहरू, र समन्वयित, एकीकृत प्रणालीको रूपमा भेला भएका नियन्त्रण, सुरक्षा, मिटरिङ, र निगरानी उपकरणहरूको संयोजनलाई जनाउँछ। स्विचगियरले पावर प्रणालीहरूमा विद्युतीय उपकरणहरू नियन्त्रण, सुरक्षा, र पृथक गर्दछ। यो इन्टरफेस हो। र नेटवर्क सुरक्षित राख्ने योजनाहरू नियन्त्रण गर्नुहोस्।
एक स्विचगियर एसेम्बली भौतिक स्केलमा एकल कम भोल्टेज वितरण बोर्डबाट केही सय मिलिमिटर पर्खाल ठाउँ ओगटेको हजारौं वर्ग मिटरमा फैलिएको ग्यास इन्सुलेटेड उच्च भोल्टेज सबस्टेसनसम्म हुन सक्छ। मापनको यो दायराको बावजुद, सबै स्विचगियरले आधारभूत कार्यहरूको एउटै सेट प्रदर्शन गर्दछ।
| कार्य | विवरण र महत्व |
| स्विच गर्दै | सामान्य अपरेटिङ सर्तहरूमा विद्युतीय सर्किटहरू बनाउने र तोड्ने। योजनाबद्ध नेटवर्क पुन: कन्फिगरेसन, लोड स्थानान्तरण, र मर्मतका लागि उपकरण अलगाव सक्षम गर्दछ। |
| संरक्षण | असामान्य अवस्थाहरू पत्ता लगाउने (ओभरकरेन्टहरू, सर्ट सर्किटहरू, पृथ्वी गल्तीहरू, भोल्टेज भ्रमणहरू) र उपकरणको क्षतिलाई सीमित गर्न र क्यास्केडिंग विफलताहरू रोक्न द्रुत सर्किट अवरोध सुरु गर्दै। |
| आइसोलेसन | सर्किटमा प्रमाणित, देखिने, सुरक्षित बिजुली ब्रेक सिर्जना गर्दै, कर्मचारीहरूलाई अनावश्यक पुन: ऊर्जाको जोखिम बिना डि-एनर्जाइज्ड उपकरणहरूमा काम गर्न सक्षम पार्दै। |
| मापन र नाप्ने | भोल्टेज, वर्तमान, शक्ति, ऊर्जा, शक्ति कारक, र बिलिङ, निगरानी, लोड व्यवस्थापन, र शक्ति गुणस्तर मूल्याङ्कन लागि harmonics मापन। |
| निगरानी र नियन्त्रण | सर्किट स्थिति, अलार्म अवस्था, र उपकरण स्वास्थ्य को स्थानीय र टाढाको दृश्यता प्रदान गर्दै; SCADA वा सबस्टेशन स्वचालन प्रणालीहरू मार्फत रिमोट स्विचिङ सञ्चालनहरू सक्षम गर्दै। |
तालिका २ - स्विचगियरको पाँच मुख्य कार्यहरू
स्विचगियरको सबैभन्दा महत्त्वपूर्ण र प्राविधिक रूपमा माग गर्ने प्रकार्य त्रुटि वर्तमान अवरोध हो। जब पावर प्रणालीमा सर्ट सर्किट हुन्छ, दोष प्रवाहहरू मिलिसेकेन्ड भित्र सामान्य अपरेटिङ करन्टको 10-50 गुणा मान पुग्न सक्छ। यदि द्रुत रूपमा अवरोध गरिएन भने, यी दोष प्रवाहहरूले केबल, ट्रान्सफर्मर र अन्य उपकरणहरूमा विनाशकारी थर्मल र मेकानिकल क्षति निम्त्याउनेछ।
सर्किट ब्रेकर - स्विचगियर एसेम्बलीमा प्राथमिक अवरोध गर्ने यन्त्र - द्रुत अनुक्रममा तीन कार्यहरू गर्नुपर्दछ: गल्ती पत्ता लगाउनुहोस् (सम्बन्धित सुरक्षा रिलेहरू मार्फत), विद्युतीय सम्पर्कहरू अलग गर्नुहोस्, र छुट्याउने सम्पर्कहरू बीचको चाप निभाउनुहोस्। आर्क विलुप्त हुने संयन्त्र विभिन्न सर्किट ब्रेकर प्रविधिहरू बीचको मुख्य भिन्नता हो र अध्याय 7 मा विस्तृत रूपमा छलफल गरिएको छ।
स्विचगियरको सबैभन्दा आधारभूत वर्गीकरण भोल्टेज लेभलमा हुन्छ जसमा यो सञ्चालन हुन्छ। भोल्टेज स्तरले आवश्यक इन्सुलेशन क्लियरेन्सहरू, चाप ऊर्जा स्तरहरू, उपकरण आयामहरू, र लागू मानकहरू निर्धारण गर्दछ। उद्योग मानक भोल्टेज वर्गीकरण हो:
| भोल्टेज वर्ग | भोल्टेज दायरा | सामान्य अनुप्रयोगहरू | प्राथमिक मानकहरू |
| कम भोल्टेज (LV) | 1,000 V AC सम्म | भवन वितरण, मोटर नियन्त्रण, औद्योगिक प्यानल | IEC 61439, IEC 60947, UL 508A |
| मध्यम भोल्टेज (MV) | 1 kV - 52 kV | प्राथमिक वितरण, औद्योगिक आपूर्ति, आरई परियोजनाहरू | IEC 62271-100 / -200 / -202 |
| उच्च भोल्टेज (HV) | 52 kV - 800 kV | प्रसारण सबस्टेशनहरू, ग्रिड इन्टरकनेक्शनहरू | IEC 62271-100 / -203, IEEE C37 |
| अल्ट्रा-उच्च भोल्टेज (UHV) | 800 kV माथि | लामो दूरीको HVDC/HVAC प्रसारण ब्याकबोन | IEC 62271 (विशेष) |
तालिका 3 - भोल्टेज स्तर द्वारा स्विचगियर वर्गीकरण
नोट:"मध्यम भोल्टेज" र "उच्च भोल्टेज" को परिभाषाहरू मानक निकायहरू र क्षेत्रीय सम्मेलनहरू बीच भिन्न हुन्छन्। IEC शब्दावलीमा, HV ले 1 kV माथिका सबै भोल्टेजहरू समेट्छ, "उच्च भोल्टेज" (1-52 kV, कहिलेकाहीं चिकित्सकहरूले MV भनिन्छ) र 52 kV माथिको "अतिरिक्त-उच्च भोल्टेज" (EHV) बीचको अर्को भिन्नता। यो सेतो पत्रले व्यवसायी सम्मेलन प्रयोग गर्दछ: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV।
भोल्टेज स्तरभन्दा बाहिर, स्विचगियरलाई अन्य धेरै महत्त्वपूर्ण आयामहरूमा पनि वर्गीकृत गरिएको छ:
| आयाम | कोटीहरू |
| इन्सुलेशन मध्यम | एयर-इन्सुलेटेड (AIS), ग्यास-इन्सुलेटेड SF₆ (GIS), भ्याकुम, तेल (लिगेसी), ठोस डाइलेक्ट्रिक |
| संलग्न प्रकार | धातु-बंद, धातु-ढोका, क्यूबिकल-प्रकार, खुला-प्रकार (आउटडोर) |
| अवरोध गर्ने माध्यम | एयर ब्लास्ट, तेल, भ्याकुम, SF₆, CO₂ / सफा हावा (उभरिरहेको) |
| इनडोर/आउटडोर | इनडोर स्विचगियर (नियन्त्रित वातावरण); बाहिरी स्विचगियर (मौसम प्रतिरोधी निर्माण) |
| निश्चित / फिर्ता लिन योग्य | फिक्स्ड-माउन्ट सर्किट ब्रेकरहरू (कम लागत, कम लचिलोपन) बनाम निकाल्न मिल्ने/ड्र-आउट ब्रेकरहरू (सजिलो मर्मत, हट-रिप्लेसमेन्ट) |
तालिका ४ — अतिरिक्त स्विचगियर वर्गीकरण आयामहरू
कम भोल्टेज स्विचगियरले 1,000 V AC (वा 1,500 V DC) सम्मको प्रणाली भोल्टेजहरूमा काम गर्छ, जसले अन्त-प्रयोगकर्ताहरूलाई पावर वितरणको अन्तिम चरणलाई कभर गर्दछ। LV स्विचगियर कुनै पनि स्विचगियर श्रेणीको एकाइ गणनाको आधारमा सबैभन्दा धेरै हो — शाब्दिक रूपमा आवासीय, व्यावसायिक, र औद्योगिक भवनहरू, डाटा केन्द्रहरू, अस्पतालहरू, र निर्माण सुविधाहरूमा विश्वभर अरबौं इकाइहरू स्थापना गरिएका छन्। यसको कम भोल्टेज स्तरको बावजुद, LV स्विचगियर सरल छैन; आधुनिक LV प्रणालीहरूले ठूला गल्ती प्रवाहहरू, जटिल हार्मोनिक वातावरणहरू, जोडिएका लोडहरूको उच्च घनत्व, र बढ्दो परिष्कृत शक्ति गुणस्तर र ऊर्जा व्यवस्थापन आवश्यकताहरू व्यवस्थापन गर्नुपर्छ।
IEC 61439 द्वारा परिभाषित कम भोल्टेज स्विचगियर र कन्ट्रोलगियर एसेम्बली (LVSCA) ले सामान्यतया निम्न कार्यात्मक अवयवहरू समावेश गर्दछ:

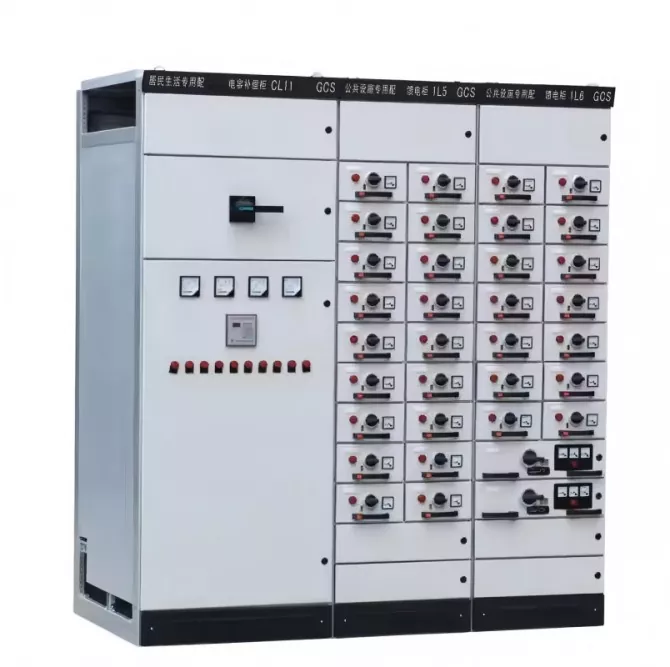

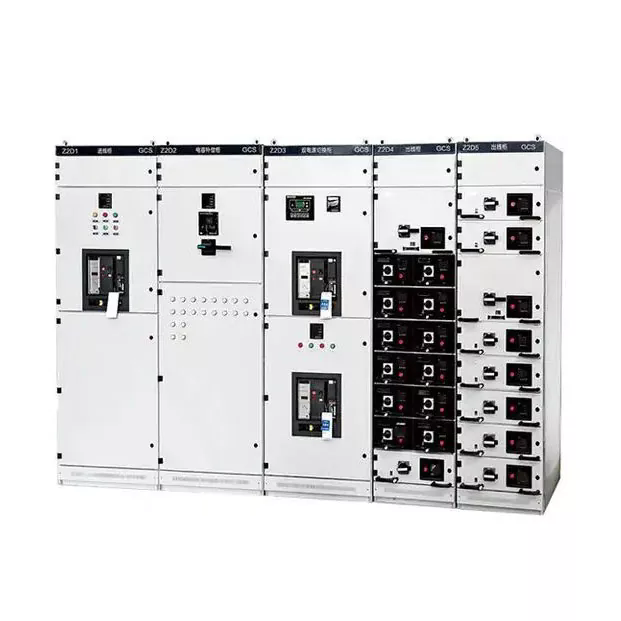

चित्र १ — कम भोल्टेज मुख्य वितरण स्विचगियर
IEC 61439 ले तिनीहरूको निर्माण र कार्यात्मक विशेषताहरूको आधारमा धेरै प्रकारका कम-भोल्टेज स्विचगियर र कन्ट्रोलगियर एसेम्बलीहरू (LVSCAs) परिभाषित गर्दछ:
| प्यारामिटर | विवरण र विशिष्ट मानहरू |
| मूल्याङ्कन भोल्टेज (Ue) | विधानसभा को सञ्चालन भोल्टेज। सामान्य मानहरू: 230/400 V, 400/690 V, 1,000 V। |
| मूल्याङ्कन गरिएको वर्तमान (मा) | अधिकतम निरन्तर प्रवाह विधानसभाले तापमान सीमा नाघीकन बोक्न सक्छ। दायरा: 63 A देखि 6,300 A। |
| सर्ट सर्किट विथस्ट्यान्ड (आईसीडब्ल्यू) | शिखर र छोटो समय वर्तमान सामना। विशिष्ट मानहरू: 25 kA, 50 kA, 80 kA (1 s वा 3 s)। |
| ब्रेकिङ क्षमता (आईसीयू / आईसीएस) | सर्किट ब्रेकरहरूको अल्टिमेट (आईसीयू) र सेवा (आईसीएस) सर्ट-सर्किट ब्रेकिङ क्षमता। स्थापना बिन्दुमा अधिकतम सम्भावित दोष वर्तमान भन्दा बढी हुनुपर्छ। |
| संरक्षणको डिग्री (IP) | इनडोर औद्योगिक लागि IP3X न्यूनतम; IP54 वा IP65 प्रति IEC 60529 बाहिरी वा कठोर वातावरणको लागि। |
| आन्तरिक विभाजन को रूप | IEC 61439 फारमहरू 1–4b ले कार्यात्मक एकाइहरू र बसबारहरू बीचको विभाजनलाई परिभाषित गर्दछ। उच्च फारमहरूले सुरक्षा र गल्ती नियन्त्रणमा सुधार गर्दछ। |
तालिका ५ — कुञ्जी LV स्विचगियर प्राविधिक प्यारामिटरहरू

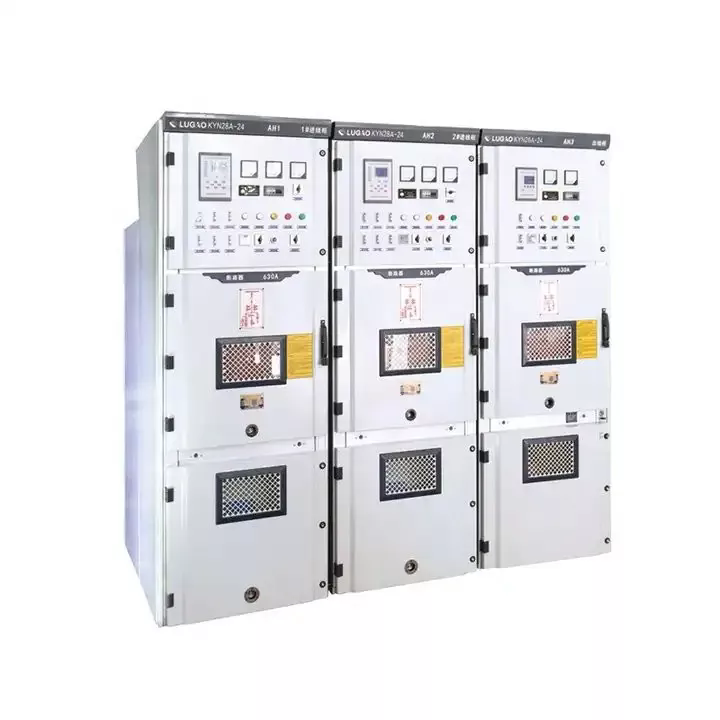

मध्यम-भोल्टेज स्विचगियर 1 kV देखि 52 kV को दायरामा काम गर्दछ र पावर वितरण नेटवर्कहरूको लागि प्राथमिक स्विचिंग र सुरक्षा स्तर प्रतिनिधित्व गर्दछ। यो बल्क ट्रान्समिशन सबस्टेसनहरूको माध्यमिक टर्मिनलहरूमा, प्राथमिक वितरण सबस्टेशनहरूमा, ठूला औद्योगिक सुविधाहरूमा, नवीकरणीय ऊर्जा प्लान्टहरूको जडान बिन्दुमा, र बक्स-प्रकारको ट्रान्सफर्मर सबस्टेशनहरूमा पाइन्छ। MV स्विचगियरले गल्ती क्लियरेन्स गति, सुरक्षा चयनशीलता, र वितरण नेटवर्कको परिचालन लचिलोपन निर्धारण गर्दछ।
MV खण्डले SF₆ ग्यासको फेज-आउट, डिजिटल संरक्षण र निगरानीको एकीकरण, र स्मार्ट ग्रिड आर्किटेक्चरको मागहरूद्वारा संचालित कुनै पनि स्विचगियर श्रेणीको सबैभन्दा महत्त्वपूर्ण टेक्नोलोजी रूपान्तरणबाट गुज्रिरहेको छ।
| निर्माण प्रकार | विशेषता र अनुप्रयोगहरू |
| धातु-बंद स्विचगियर | बसबारहरू, स्विच गर्ने उपकरणहरू, र केबल जडानहरूका लागि छुट्टै कम्पार्टमेन्टहरू सहित, सबै प्रत्यक्ष भागहरू पृथ्वीको धातुको घेरा भित्र बन्द छन्। आधुनिक इनडोर MV स्थापनाहरूको लागि मानक (IEC 62271-200)। |
| मेटल-क्लड स्विचगियर | सबै प्रत्यक्ष भागहरू र कम्पार्टमेन्टहरू बीच पूर्ण धातु अवरोधहरू भएको उप-कोटि। आन्तरिक गल्ती नियन्त्रणको उच्चतम स्तर (IEC 62271-200 LSC2B)। |
| क्यूबिकल-प्रकार स्विचगियर | गैर-आर्क-प्रतिरोधी क्यूबिकल प्यानलहरू लाइनअपहरूमा भेला हुन्छन्। अधिक किफायती तर कम चाप गल्ती प्रदर्शन संग। |
| ग्यास इन्सुलेटेड स्विचगियर (GIS) | सबै प्रत्यक्ष भागहरू सिल गरिएको SF₆ भरिएको वा वैकल्पिक ग्यास घेराहरूमा बन्द। उच्च कम्प्याक्ट, ठाउँ-प्रतिबन्धित स्थापनाहरूको लागि उपयुक्त। |
| एयर-इन्सुलेटेड स्विचगियर (AIS) | धातुको घेरा वा खुला संरचना भित्र हावा इन्सुलेशन प्रयोग गर्दछ। ठूलो पदचिह्न तर सरल र लागत प्रभावी। |
रिङ मेन युनिट (RMU) एक कम्प्याक्ट, फ्याक्ट्री-सिल गरिएको MV स्विचगियर एसेम्बली हो जुन रिंग-फिड वितरण नेटवर्कहरूका लागि डिजाइन गरिएको हो — शहरी र उपनगरीय MV केबल प्रणालीहरूको लागि मानक टोपोलोजी। एक RMU ले सामान्यतया दुईवटा घण्टी-फिडर स्विच पोजिसनहरू र एक वा बढी ट्रान्सफर्मर फिडर स्थितिहरू सुरक्षा उपकरणहरू प्रदान गर्दछ।

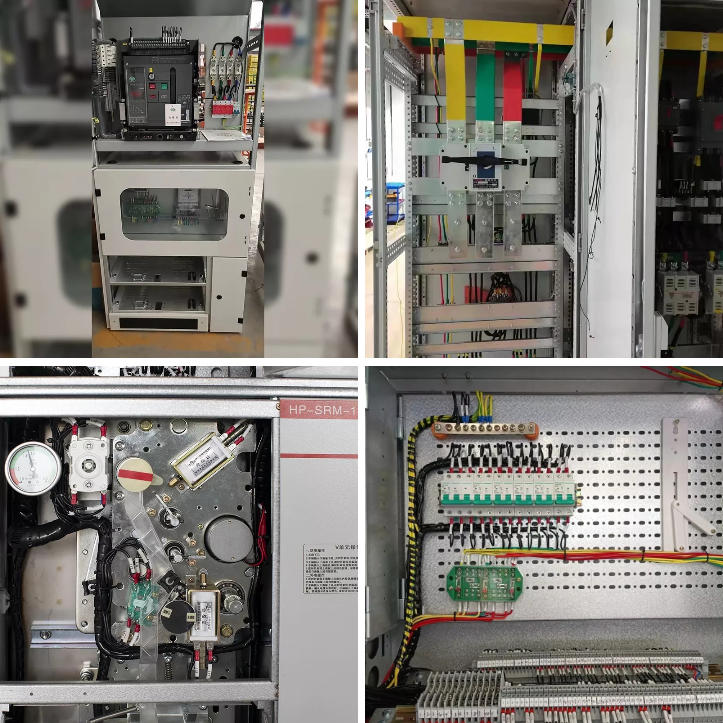

चित्र २ — रिङ मेन युनिट (RMU): वितरण नेटवर्कका लागि कम्प्याक्ट MV स्विचगियर
RMU हरू दुई प्राथमिक इन्सुलेशन संस्करणहरूमा उपलब्ध छन्:
| प्रविधि | सञ्चालन सिद्धान्त | मुख्य फाइदाहरू | सीमाहरू |
| भ्याकुम CB | उच्च भ्याकुम अवरोधक बोतलमा चाप निभाइयो | लामो जीवन (> 10,000 सञ्चालन), कुनै ग्यास, कम्प्याक्ट, कम मर्मतसम्भार | ≤52 kV मा सीमित |
| SF₆ CB | ग्यास प्रवाहले दबाब कक्षमा चाप निभाउँछ | उच्च अवरोध क्षमता, उत्कृष्ट इन्सुलेशन, कम्प्याक्ट | उच्च GWP (~ 23,500), वातावरणीय सरोकार, ग्यास अनुगमन आवश्यक छ |
| एयर-ब्लास्ट सीबी | उच्च-चापको हावाले चाप निभाउँछ | कुनै खतरनाक ग्याँस, बाहिरी प्रयोगको लागि उपयुक्त | ठूलो आकार, उच्च मर्मतसम्भार, धेरै हदसम्म अप्रचलित |
तालिका 6 — MV सर्किट ब्रेकर टेक्नोलोजी तुलना
| प्यारामिटर | विशिष्ट दायरा / मानहरू |
| मूल्याङ्कन भोल्टेज | ३.६ केभी, ७.२ केभी, १२ केभी, १७.५ केभी, २४ केभी, ३६ केभी, ४०.५ केभी, ५२ केभी |
| सामान्य वर्तमान मूल्याङ्कन गरियो | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| सर्ट सर्किट ब्रेकिंग करेन्ट | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| छोटो समयको सामना | सामान्यतया 1 s वा 3 s रेटेड सर्ट-सर्किट वर्तमानमा |
| लाइटनिङ इम्पल्स विथस्ट्यान्ड (LIWV) | 60 kV (7.2 kV वर्ग) देखि 250 kV (52 kV वर्ग), प्रति IEC 62271-1 |
| सञ्चालन संयन्त्र | वसन्त चार्ज मोटर (मानक); म्यानुअल वा solenoid विकल्प |
| लागू मानक | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
तालिका ७ — MV स्विचगियर प्राविधिक विनिर्देशहरू
उच्च भोल्टेज स्विचगियरले 52 kV भन्दा माथिको प्रणाली भोल्टेजहरूमा काम गर्छ, सामान्यतया प्रयोग हुने भोल्टेजहरू 72.5 kV, 145 kV, 245 kV, 420 kV, र 550 kV। यो उपकरणले बल्क ट्रान्समिशन नेटवर्कको महत्वपूर्ण स्विचिङ र सुरक्षा पूर्वाधार बनाउँछ - पावर प्रणालीको उच्चतम-ऊर्जा टियर, उत्पादन केन्द्रहरू र क्षेत्रीय लोड केन्द्रहरू बीच लामो दूरीमा ठूलो मात्रामा विद्युतीय ऊर्जा ढुवानी गर्न जिम्मेवार।
HV स्विचगियर विफलताको परिणामहरू गम्भीर छन्: प्रमुख 220 kV प्रसारण सबस्टेशनमा एकल दोषपूर्ण सर्किट ब्रेकरले सयौं मेगावाट उत्पादन वा लोडलाई विच्छेद गर्न सक्छ। HV स्तरहरूमा दोष प्रवाहबाट उपकरण क्षति विनाशकारी र महँगो हुन सक्छ। यस सन्दर्भले HV स्विचगियरले पूरा गर्नुपर्ने अत्यन्तै माग गरिएको कार्यसम्पादन र कठोर परीक्षण आवश्यकताहरू बताउँछ।
AIS टेक्नोलोजीमा, HV स्विचगियर कम्पोनेन्टहरू - सर्किट ब्रेकरहरू, डिस्कनेक्टर्स, अर्थिंग स्विचहरू, उपकरण ट्रान्सफर्मरहरू - खुला-एयर संरचनाहरूमा स्थापित हुन्छन् जसमा प्रत्यक्ष भागहरू र पृथ्वीको बीचमा हावा इन्सुलेशन प्रदान गरिन्छ। AIS सबस्टेशनहरू दशकौंदेखि प्रसारण-स्तर स्विचिङको लागि मानक भएको छ र सादगी, कम लागत, र मर्मत र निरीक्षणको सहजताका कारण विश्वव्यापी रूपमा सामान्य रहन्छ।
AIS सबस्टेशनहरूलाई सुरक्षा क्लियरेन्सहरू कायम राख्न महत्त्वपूर्ण भूमि क्षेत्र चाहिन्छ। एक सामान्य 220 kV AIS सबस्टेशनलाई 1-3 हेक्टर आवश्यक पर्दछ, चरणहरू र पृथ्वीको बीचमा धेरै मिटर क्लियरेन्सको साथ।
GIS टेक्नोलोजीमा, सबै लाइभ कम्पोनेन्टहरू सिल गरिएको, SF₆-ग्यासले भरिएको बेलनाकार एल्युमिनियम घेरा भित्र राखिन्छ। SF₆ को उच्च डाइइलेक्ट्रिक गुणहरूले चरण-देखि-पृथ्वी र चरण-देखि-चरण क्लियरेन्सहरूलाई तीव्र रूपमा कम गर्न अनुमति दिन्छ, सबस्टेशन फुटप्रिन्टलाई बराबर AIS क्षेत्रको 10-15% सम्म संकुचित गर्दै।
शहरी भूमिगत सबस्टेशनहरू, अपतटीय प्लेटफर्महरू, उच्च-उचाई साइटहरू, र भारी प्रदूषित औद्योगिक क्षेत्रहरू जस्ता ठाउँ-प्रतिबन्धित वातावरणहरूमा GIS लाई प्राथमिकता दिइन्छ।
चित्र ३ — उच्च भोल्टेज ग्यास इन्सुलेटेड स्विचगियर (GIS) ट्रान्समिशन सबस्टेशन
हाइब्रिड स्विचगियरले एकल कम्प्याक्ट SF₆- भरिएको मोड्युल भित्र धेरै प्राथमिक कार्यहरू (सर्किट ब्रेकर, विच्छेदनकर्ता, अर्थ स्विच, वर्तमान ट्रान्सफर्मर) एकीकृत गर्दछ। यसले AIS र GIS को बीचमा मध्यवर्ती फुटप्रिन्ट घटाउने प्रस्ताव गर्दछ, दुई बीचको लागतमा। HGIS बढ्दो रूपमा ब्राउनफिल्ड विस्तार र क्षमता थपमा प्रयोग गरिन्छ जहाँ पूर्ण GIS लागत-प्रतिषेधात्मक छ।
SF₆ पफर-प्रकार वा सेल्फ-ब्लास्ट सर्किट ब्रेकर प्रमुख HV प्रविधि हो। सम्पर्क ज्यामिति र चाप नियन्त्रणमा सुधारहरूले अपरेटिङ उर्जा कम गर्छ, ठूला हाइड्रोलिक/न्यूमेटिक एक्चुएटरहरूको सट्टा भरपर्दो स्प्रिङ-एक्युटेड मेकानिजमहरू सक्षम पार्छ। HV का लागि चरणबद्ध SF₆ विकल्पहरू (CO₂/O₂ मिश्रणहरू, भ्याकुम अवरोधकहरू) अझै पनि अनुसन्धानमा छन्, 2026 सम्म सीमित व्यावसायिक तैनातीका साथ।
| प्यारामिटर | Lugao HV स्विचगियर विशिष्टता |
| भोल्टेज दायरा | 3,600 V - 40,500 V (IEC 62271-1 भोल्टेज वर्ग परिभाषाहरूसँग अनुरूप) |
| सामान्य वर्तमान मूल्याङ्कन गरियो | ४,००० ए सम्म |
| सर्ट-सर्किट प्रतिरोध | ५० kA सम्म (१ सेकेन्ड छोटो समयको प्रतिरोध) |
| संलग्न प्रकार | पूर्ण रूपमा इन्सुलेटेड धातु-संलग्न क्याबिनेट; भित्री र बाहिरी कन्फिगरेसनहरू |
| इन्सुलेशन मध्यम | एयर-इन्सुलेटेड (AIS) / ठोस-इन्सुलेटेड; SF₆ कन्फिगरेसनहरू उपलब्ध छन् |
| मानक अनुपालन | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 श्रृंखला |
| प्रमाणपत्रहरू | CE, ISO, CCC; तेस्रो-पक्ष प्रकार-परीक्षण |
तालिका ८ — लुगाओ पावर एचभी स्विचगियर प्राविधिक विवरणहरू
जब सर्किट ब्रेकर सम्पर्कहरू लोड वा दोष प्रवाह अन्तर्गत अलग हुन्छन्, विद्युत ऊर्जाले सम्पर्कहरू बीचको प्लाज्मा चापलाई कायम राख्छ। तापक्रम 5,000-20,000 K सम्म पुग्छ, पूर्ण दोष प्रवाहलाई निभाउन नसकेसम्म। ब्रेकरको चाप-शमन क्षमता - प्राकृतिक प्रवाह शून्यमा अवरोध गर्ने गति - अधिकतम अवरोधशील दोष प्रवाह (ब्रेकिंग क्षमता) र ऊर्जा लेट-थ्रु निर्धारण गर्दछ।
अवरोध गर्ने मिडिया, सम्पर्क ज्यामिति, र अपरेटिङ मेकानिज्म डिजाइनले ब्रेकर प्रदर्शन र मर्मत आवश्यकताहरू परिभाषित गर्दछ।
| मध्यम | भोल्टेज दायरा | ब्रेकिङ प्रदर्शन | वातावरणीय प्रभाव | मर्मतसम्भार | प्रवृत्ति |
| भ्याकुम | LV - 52 kV | उत्कृष्ट | कुनै पनि छैन | धेरै कम | बढ्दै |
| SF₆ ग्यास | MV - HV | उत्कृष्ट | GWP २३,५०० ⚠ | कम (सील गरिएको) | विनियमित ↓ |
| वायु (ACB) | LV | राम्रो | कुनै पनि छैन | मध्यम | स्थिर |
| तेल (थोक) | MV (विरासत) | राम्रो | आगो जोखिम | उच्च | लिगेसी ↓ |
| CO₂ मिश्रण | MV-HV (dev) | उदीयमान | GWP ~1 | TBD | आर एन्ड डी चरण |
तालिका ९ — स्विचगियर कोटीहरूमा आर्क-क्वेन्चिङ मिडिया तुलना
EU F-ग्यास नियमन (EU 2024/573) ले 2030 बाट नयाँ MV स्थापनाहरूको लागि SF₆ को चरणबद्ध गर्दछ। अन्य क्षेत्रहरूले समान नियमहरू अपनाइरहेका छन्। उद्योग प्रतिक्रियाहरू समावेश छन्:
⚠ खरिद नोट
20-30 वर्षको जीवनकालका परियोजनाहरूका लागि, SF₆-मुक्त प्रविधि निर्दिष्ट गर्दा प्रारम्भिक प्रतिस्थापन लागतहरूबाट बच्न सकिन्छ। लुगाओ पावरको भ्याकुम र ठोस-इन्सुलेटेड MV स्विचगियरले अनुकूल, भविष्य-प्रमाण विकल्पहरू प्रदान गर्दछ। इष्टतम SF₆-मुक्त समाधानहरूको लागि लुगाओ इन्जिनियरिङमा संलग्न हुनुहोस्।
| प्यारामिटर | परिभाषा र महत्व |
| मूल्याङ्कन भोल्टेज (Ur) | उच्चतम प्रणाली भोल्टेज स्विचगियर लगातार मा काम गर्न सक्छ। स्थापनामा अधिकतम अपरेटिङ भोल्टेज भन्दा बढी हुनुपर्छ। |
| मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ वर्तमान (ISc) | अधिकतम गल्ती वर्तमान ब्रेकरले विश्वसनीय रूपमा अवरोध गर्न सक्छ। सम्भावित प्रणाली त्रुटि वर्तमान भन्दा बढी हुनुपर्छ। |
| मूल्याङ्कन गरिएको छोटो-समय प्रतिरोध (आईसीडब्ल्यू) | अधिकतम वर्तमान स्विचगियरले संरचनात्मक क्षति बिना परिभाषित समय (1 s वा 3 s) को लागी बोक्न सक्छ। |
| मूल्याङ्कन गरिएको सामान्य वर्तमान (Ir) | अधिकतम निरन्तर लोड वर्तमान थर्मल सीमा भित्र, लोड वृद्धि को लागी मार्जिन संग। |
| इन्सुलेशन स्तर (LIWV / SIWV) | लाइटनिङ इम्पल्स विथस्ट्यान्ड र स्विचिङ इम्पल्स विथस्ट्यान्ड भोल्टेजहरू। वृद्धि संरक्षण संग समन्वय गर्नुपर्छ। |
| आन्तरिक चाप वर्गीकरण (IAC) | IEC 62271-200 कोटिहरू (A, B, AB) ले आन्तरिक चाप गल्तीहरूको सुरक्षित नियन्त्रण परिभाषित गर्दछ। |
| सेवा निरन्तरताको हानि (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B कोटिहरूले मर्मतसम्भारको क्रममा छेउछाउको खाडीहरू ऊर्जावान रहन्छन् कि छैनन् भनेर परिभाषित गर्दछ। |
तालिका १० — क्रिटिकल स्विचगियर प्राविधिक प्यारामिटरहरू
| मानक | शरीर | स्कोप |
| IEC 62271-1 | IEC | HV स्विचगियर र कन्ट्रोलगियरका लागि सामान्य विनिर्देशहरू - सबै भोल्टेज वर्गहरू। |
| IEC 62271-100 | IEC | AC सर्किट ब्रेकरहरू - प्राथमिक MV/HV CB मानक। |
| IEC 62271-200 | IEC | 1 kV–52 kV — MV असेम्ब्लीहरूका लागि AC मेटल-इनक्लोज्ड स्विचगियर। |
| IEC 62271-203 | IEC | ग्यास इन्सुलेटेड मेटल-इन्क्लोस्ड स्विचगियर (GIS) >52 kV का लागि — प्रसारण GIS। |
| IEC 61439-1 / -2 | IEC | LV स्विचगियर सम्मेलनहरू - डिजाइन प्रमाणिकरण र नियमित परीक्षण। |
| ANSI/IEEE C37 श्रृंखला | IEEE | कभर AC HV सर्किट ब्रेकरहरू (C37.04/06/09), MV स्विचगियर (C37.20), परीक्षण। |
| GB/T 3906 | SAC | 3.6–40.5 kV धातु-बंद स्विचगियरको लागि चिनियाँ मानक। IEC 62271-200 को बराबर। |
| IEC 60947 श्रृंखला | IEC | LV स्विचगियर र कन्ट्रोलगियर - ब्रेकरहरू, विच्छेदहरू, सम्पर्ककर्ताहरूको लागि उपकरण मानकहरू। |
तालिका ११ — स्विचगियरका लागि प्रमुख अन्तर्राष्ट्रिय मानकहरू
| चरण | गतिविधि | मुख्य प्रश्न र वितरण योग्य |
| 1 | प्रणाली विश्लेषण | सर्ट-सर्किट विश्लेषण सञ्चालन/समीक्षा गर्नुहोस्। प्रत्येक स्थानमा अधिकतम सम्भावित दोष वर्तमान निर्धारण गर्नुहोस्। |
| 2 | लोड र भोल्टेज परिभाषा | मूल्याङ्कन गरिएको सामान्य वर्तमान, प्रणाली भोल्टेज, भोल्टेज विनियमन, यदि लागू भएमा OLTC आवश्यकताहरू परिभाषित गर्नुहोस्। |
| 3 | प्रविधि चयन | भोल्टेज वर्ग (LV/MV/HV), अवरोध गर्ने माध्यम (भ्याकुम/SF₆/एयर), घेराको प्रकार (AIS/GIS/मेटल-इन्क्लोस्ड), इनडोर/आउटडोर कन्फिगरेसन चयन गर्नुहोस्। |
| 4 | मानक परिभाषा | लागू हुने मापदण्डहरू पहिचान गर्नुहोस्, आवश्यक प्रमाणीकरणहरू (IEC, ANSI, CE, CCC, DNV, आदि) RFQ मा निर्दिष्ट गर्नुहोस्। |
| 5 | संरक्षण समन्वय | रिले प्रकार्यहरू, समय-वर्तमान समन्वय, सञ्चार प्रोटोकल (IEC 61850, Modbus, DNP3), IAC/LSC आवश्यकताहरू परिभाषित गर्नुहोस्। |
| 6 | साइट सर्तहरू | तापमान, उचाइ, आर्द्रता, प्रदूषण, भूकम्प क्षेत्र, इनडोर/आउटडोर स्थापना परिभाषित गर्नुहोस्। derating र घेरा चश्मा निर्धारण गर्नुहोस्। |
| 7 | RFQ र मूल्याङ्कन | प्राविधिक विवरण जारी गर्नुहोस्। बोलीहरू मूल्याङ्कन गर्नुहोस्: अनुपालन, प्रकार परीक्षण, डेलिभरी, समर्थन, TCO। |
तालिका १२ — सात-चरण स्विचगियर विशिष्टता र खरीद प्रक्रिया
| भ्याकुम/ठोस-इन्सुलेटेड MV स्विचगियर छान्नुहोस् जब... | SF₆ GIS छान्नुहोस् जब… |
| SF₆ निषेधित वा विनियमित; भविष्य-प्रमाण, कम वातावरणीय-जोखिम; MV ≤ 40.5 kV; कम रखरखाव; भित्री प्राथमिकता | साइट क्षेत्र गम्भीर रूपमा सीमित; भोल्टेज > 40.5 kV; अत्यधिक प्रदूषित बाहिरी वातावरण; विस्तारित मर्मत अन्तराल; hermetically सील प्रदर्शन |
तालिका 13 — प्रविधि चयन गाइड: भ्याकुम/SI बनाम SF₆ GIS
💡 मुख्य अन्तरदृष्टि
TCO विश्लेषण: 20-वर्षको सेवा जीवनमा, SF₆ MV स्विचगियरको कुल मर्मतसम्भार र जीवनको अन्त्यको लागत 15-25% (SF₆ रिकभरी सहित) द्वारा भ्याकुम/ठोस-इन्सुलेटेड विकल्पहरू भन्दा बढी छ। प्रतिबद्धता अघि यसलाई परिमाण गर्न दृढ रूपमा सिफारिस गरिएको छ।
लुगाओ पावर कं, लिमिटेडविद्युतीय स्विचगियर, पावर ट्रान्सफर्मर र बक्स-प्रकारको ट्रान्सफर्मर सबस्टेसनहरूको चीनमा आधारित एक अग्रणी विशेषज्ञ निर्माता हो। पावर वितरण उपकरणमा समर्पित फोकसका साथ, लुगाओले पूर्ण भोल्टेज दायरामा गहिरो इन्जिनियरिङ विशेषज्ञता विकास गरेको छ — कम भोल्टेज वितरण स्विचगियरदेखि उच्च-भोल्टेज मेटल-इनक्लोज्ड क्याबिनेटहरू — सेवा दिने सुविधाहरू, EPC ठेकेदारहरू, औद्योगिक अपरेटरहरू, र नवीकरणीय ऊर्जा परियोजना विकासकर्ताहरू विश्वव्यापी बजारमा।
बलियो OEM क्षमता, बहु-मानक अनुपालन, र एक उच्च उत्तरदायी प्राविधिक समर्थन टोलीसँग मिलेर कारखाना-प्रत्यक्ष आपूर्तिले गुणस्तर, अनुपालन, र प्रतिस्पर्धी मूल्य निर्धारणको आवश्यकता पर्ने अन्तर्राष्ट्रिय परियोजनाहरूका लागि लुगाओलाई रुचाइएको आपूर्ति साझेदार बनाउँछ।

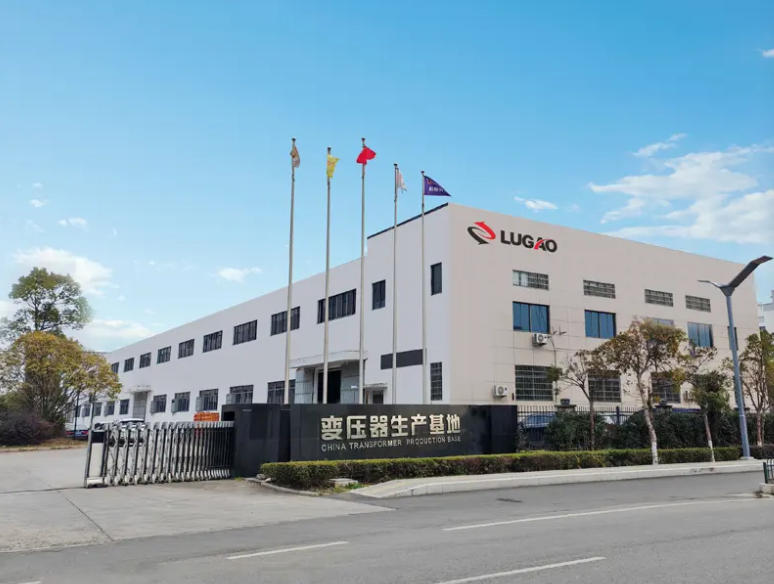

चित्र ४ — लुगाओ पावर कं, लिमिटेड निर्माण सुविधा
| उत्पादन | भोल्टेज / वर्तमान दायरा | मानकहरू | प्रमाणपत्रहरू |
| LV मुख्य वितरण बोर्ड (MDB) | 1,000 V / 6,300 A सम्म | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV मोटर नियन्त्रण केन्द्र (MCC) | 1,000 V / 4,000 A सम्म | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV धातु-बंद स्विचगियर | 3.6 kV - 40.5 kV / 4,000 A सम्म | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, प्रकार-परीक्षण गरिएको |
| रिङ मेन युनिट (RMU) | 12 kV - 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, प्रकार-परीक्षण गरिएको |
| पूर्ण रूपमा इन्सुलेटेड धातु-संलग्न क्याबिनेट | 12 kV - 40.5 kV / 4,000 A सम्म | IEC 62271-200 | सीई, आईएसओ, प्रकार-परीक्षण |
| HV स्विचगियर | 3,600 V - 40,500 V / 4,000 A सम्म, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, प्रकार-परीक्षण गरिएको |
| अनुकूलन / OEM स्विचगियर | प्रति ग्राहक विनिर्देश | IEC / ANSI / GB / BS (प्रति परियोजना) | परियोजना आवश्यकता अनुसार |
तालिका १४ — लुगाओ पावर स्विचगियर उत्पादन पोर्टफोलियो
लुगाओ पावरको उत्पादन र ईन्जिनियरिङ् सञ्चालनहरू ISO 9001 मा प्रमाणित छन्, गुणस्तर व्यवस्थापन प्रणाली (QMS) ले उत्पादन प्राप्तिका सबै चरणहरू समावेश गर्दछ — उत्पादन प्रक्रिया नियन्त्रण, समाप्त उत्पादन परीक्षण, र पोस्ट-डिलिभरी समर्थन मार्फत आगमन सामग्री निरीक्षणबाट। QMS ले डिजाइन समीक्षा, आपूर्तिकर्ता योग्यता, क्यालिब्रेट परीक्षण उपकरण व्यवस्थापन, गैर-अनुरूप प्रक्रिया, र सुधारात्मक कार्यको लागि नियन्त्रित प्रक्रियाहरू समावेश गर्दछ।
प्रकार परीक्षण - मान्यता प्राप्त तेस्रो-पक्ष उच्च-भोल्टेज परीक्षण प्रयोगशालाहरूमा प्रोटोटाइप एकाइहरूमा सञ्चालन गरिएको - प्रमाणित गर्दछ कि डिजाइनले सबै निर्दिष्ट प्रदर्शन आवश्यकताहरू पूरा गर्दछ। Lugao को मानक उत्पादन लाइनहरू लागू IEC र GB मापदण्डहरू अनुसार टाइप-परीक्षण गरिन्छ। मान्यता प्राप्त प्रयोगशालाहरू (KEMA, TÜV Rheinland, SGS, CPRI, र CEPRI सहित) बाट परीक्षण रिपोर्टहरू पूर्व-योग्यता कागजात प्याकेजको भागको रूपमा समीक्षाको लागि उपलब्ध छन्।
MV स्विचगियर (IEC 62271-200) को लागि प्रकार परीक्षणहरू समावेश छन्:
| नियमित परीक्षण | मानक / स्वीकृति मापदण्ड |
| पावर आवृत्ति सामना | 1 मिनेटको लागि मूल्याङ्कन इन्सुलेशन स्तरमा लागू भोल्टेज - कुनै फ्ल्याशओभर वा विघटनकारी डिस्चार्ज छैन |
| इन्सुलेशन प्रतिरोध | २.५ केभी वा ५ केभी डीसीमा मेगर परीक्षण; आधार रेखा र न्यूनतम स्वीकृति थ्रेसहोल्डको तुलनामा परिणाम |
| मेकानिकल सञ्चालन परीक्षण | सर्किट ब्रेकर र डिस्कनेक्टर अपरेटिङ मेकानिजमहरू साइकल गरियो; सञ्चालन समय र यात्रा मापन |
| इन्टरलकिङ प्रमाणीकरण | सबै सुरक्षा इन्टरलकहरू (मेकानिकल र इलेक्ट्रिकल) गलत स्विचिङ अनुक्रमहरू रोक्नको लागि प्रमाणित गरियो |
| संरक्षण रिले कार्यात्मक परीक्षण | रिले सेटिङहरू विरुद्ध परीक्षण गरिएका सबै कन्फिगर गरिएका सुरक्षा कार्यहरू; यात्रा समय निर्दिष्टीकरण प्रमाणित |
| तार र नियन्त्रण सर्किट जाँच | सबै नियन्त्रण र माध्यमिक तारिङ निरन्तरता, polarity, र इन्सुलेशन अनुमोदित रेखाचित्र विरुद्ध प्रमाणित |
| दृश्य र आयामी निरीक्षण | सबै कम्पोनेन्टहरू, लेबलिङ, बसबार चिन्हहरू, र जडानहरू स्वीकृत उत्पादन रेखाचित्रहरू विरुद्ध प्रमाणित |
तालिका १५ — स्विचगियरका लागि लुगाओ पावर रुटिन परीक्षण कार्यक्रम
गुणस्तर प्रतिबद्धता
प्रत्येक लुगाओ पावर स्विचगियर ढुवानी एक पूर्ण प्राविधिक कागजात प्याकेजको साथ हुन्छ: सबै मापन मानहरू र स्वीकृति मापदण्डहरू, प्रकार परीक्षण प्रमाणपत्र सन्दर्भहरू, सामग्री प्रमाणपत्रहरू, परीक्षण उपकरणहरूको लागि क्यालिब्रेसन रेकर्डहरू, आयामी निरीक्षण रेकर्डहरू, र निर्मित रेखाचित्रहरू सहितको नियमित परीक्षण रिपोर्ट। तेस्रो-पक्ष निरीक्षण र साक्षी FAT अनुरोधमा व्यवस्थित गर्न सकिन्छ।
