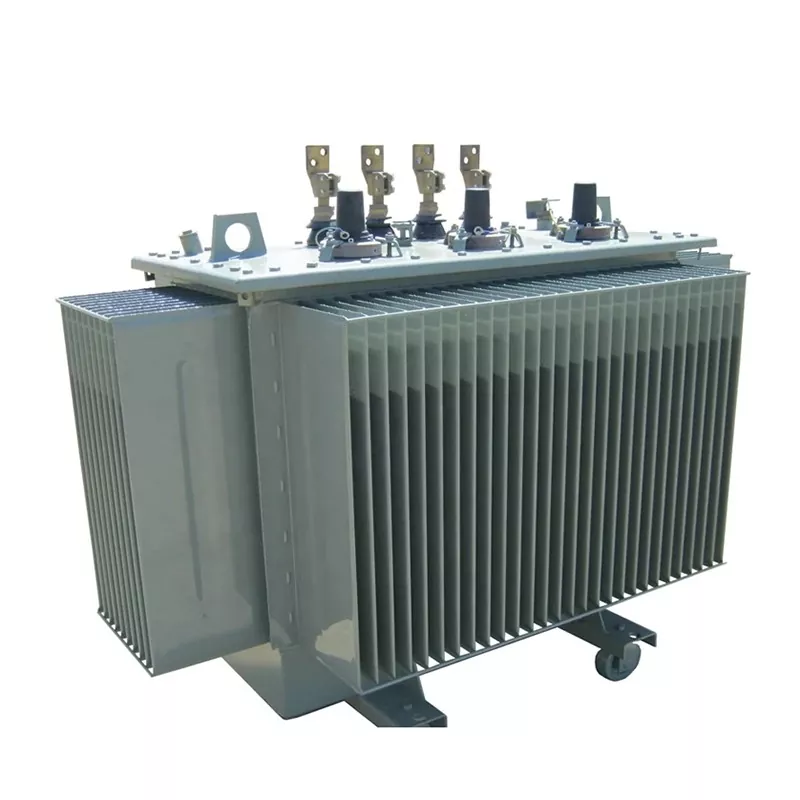

35kv कम घाटा र अन-लोड नियमन ट्रान्सफर्मर

द35kV कम घाटा र अन-लोड नियमन ट्रान्सफर्मरवितरण र सबस्टेशन प्रणालीहरूमा स्थिर भोल्टेज नियन्त्रणको लागि डिजाइन गरिएको एक मध्यम-भोल्टेज पावर ट्रान्सफर्मर हो। यसले एक एकीकृत गर्दछअन-लोड ट्याप परिवर्तक (OLTC)जसले ट्रान्सफर्मर सञ्चालन हुँदा भोल्टेज समायोजन गर्न अनुमति दिन्छ, बिना कुनै अवरोध निरन्तर बिजुली आपूर्ति सुनिश्चित गर्दछ। लुगाओ पावर कं, लिमिटेडले उच्च गुणस्तरको उत्पादन गर्दछट्रान्सफर्मरप्राप्त गर्न प्रिमियम सिलिकन स्टिल कोर, भरपर्दो विन्डिङ, र इन्सुलेट ट्रान्सफर्मर तेल प्रयोग गर्दैकम ऊर्जा हानि, उच्च दक्षता, र लामो सेवा जीवन। यी ट्रान्सफर्मरहरू पावर प्लान्टहरू, सबस्टेशनहरू र औद्योगिक विद्युत वितरण नेटवर्कहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

प्यारामिटर

क्षमता y	GB/20052-2020			प्रतिबाधा भोल्टेज (%)	नो-लोड वर्तमान (%)	भेक्टर समूह	विस्तार d कोने कार्य
	(S13)
	नो-लोड हानि	लोड हानि
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 वा Dyn11	±2*2। ५% वा ±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

३५ केभी लो-लस र अन-लोड रेगुलेसन ट्रान्सफर्मरले कसरी काम गर्छ?

द35kV कम घाटा र अन-लोड नियमन ट्रान्सफर्मरसञ्चालनको क्रममा भोल्टेज स्तरहरू समायोजन गर्न OLTC प्रणालीलाई एकीकृत गर्दा विद्युत चुम्बकीय प्रेरणमा आधारित हुन्छ।

कार्य सिद्धान्त

• विद्युतीय ऊर्जा विद्युत चुम्बकीय प्रेरणा मार्फत windings बीच हस्तान्तरण गरिन्छ।
• ओएलटीसी मेकानिजमले बिजुली आपूर्तिमा अवरोध नगरी ट्रान्सफर्मरको ट्यापको स्थिति परिवर्तन गर्छ।
• ट्रान्सफर्मरको तेलले ट्याङ्कीको भित्र तातो फैलाउन र इन्सुलेशन प्रदान गर्नको लागि घुमाउँछ।
• रेडिएटरले सुरक्षित परिचालन तापक्रम कायम राख्न वरपरको हावामा तातो छोड्छ।

मुख्य आवेदन परिदृश्यहरू

द35kV कम घाटा र अन-लोड नियमन ट्रान्सफर्मरमध्यम-भोल्टेज पावर प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ स्थिर भोल्टेज र भरपर्दो बिजुली आपूर्ति महत्वपूर्ण हुन्छ।

• पावर उत्पादन प्लान्टहरू
• विद्युत सबस्टेशनहरू
• औद्योगिक ऊर्जा वितरण प्रणाली
• शहरी पावर ग्रिडहरू
• खनन र भारी उद्योग
• नवीकरणीय ऊर्जा ग्रिड जडानहरू

अन लोड ट्याप चेन्जर ट्रान्सफर्मरका फाइदाहरू

• निरन्तर भोल्टेज विनियमनबिजुली आपूर्ति अवरोध बिना।
• सुधारिएको ग्रिड स्थिरताअस्थिर लोड अवस्थाहरूको लागि।
• कम ऊर्जा हानिअनुकूलित ट्रान्सफर्मर डिजाइनको कारण।
• लामो सेवा जीवनउच्च गुणस्तर इन्सुलेशन र तेल चिसो संग।
• विश्वसनीय प्रदर्शनजटिल विद्युत वितरण नेटवर्कहरूमा।

OLTC र अफ लोड ट्याप परिवर्तक बीचको भिन्नता

सुविधा	OLTC ट्रान्सफर्मर	लोड ट्याप परिवर्तक बन्द
भोल्टेज समायोजन	सञ्चालन समयमा समायोज्य	बन्द आवश्यक छ
विद्युत आपूर्ति अवरोध	कुनै अवरोध छैन	बिजुली काट्नु पर्छ
आवेदन	ठूला ग्रिडहरू, सबस्टेशनहरू	साना वा स्थिर लोड प्रणाली
परिचालन लचिलोपन	उच्च	सीमित

३५ केभी लो-लस र अन-लोड रेगुलेसन ट्रान्सफर्मर किन प्रयोग गर्ने?

• कायम राख्नुहोस्स्थिर भोल्टेज आउटपुटअस्थिर लोड वातावरणमा।
• घटाउनुहोस्ऊर्जा हानि र परिचालन लागत.
• सुधार गर्नुहोस्शक्ति प्रणाली विश्वसनीयता र दक्षता.
• लागि उपयुक्तआधुनिक स्मार्ट ग्रिड र औद्योगिक पावर प्रणाली.
• भोल्टेज समायोजनको समयमा निर्बाध बिजुली आपूर्ति सुनिश्चित गर्नुहोस्।

OLTC पावर ट्रान्सफर्मरको मर्मतसम्भार

• ट्रान्सफर्मरको तेल स्तर र तेलको गुणस्तर नियमित रूपमा जाँच गर्नुहोस्।
• सहज स्विचिङ सञ्चालनको लागि OLTC संयन्त्रको निरीक्षण गर्नुहोस्।
• परिचालन तापमान र लोड अवस्थाहरू निगरानी गर्नुहोस्।
• रेडिएटर र शीतलन प्रणाली अबाधित रहने सुनिश्चित गर्नुहोस्।
• आवधिक इन्सुलेशन र विद्युत परीक्षण सञ्चालन गर्नुहोस्।

किन छनौट गर्नुहोस्लुगाओ?

• व्यावसायिक 35kv कम-हानि र अन-लोड नियमन ट्रान्सफर्मर निर्माताउद्योग अनुभव को वर्ष संग।
• उच्च गुणस्तरको कच्चा मालसिलिकन स्टिल पाना र प्रिमियम windings सहित।
• कम हानि र ऊर्जा कुशल डिजाइनसञ्चालन लागत कम गर्न।
• कडा अन्तर्राष्ट्रिय परीक्षण मापदण्डहरूविश्वसनीय प्रदर्शन सुनिश्चित गर्दै।
• छिटो डेलिभरीएक इकाईको न्यूनतम अर्डरको साथ।
• व्यावसायिक प्राविधिक समर्थन र बिक्री पछि सेवा.
• मा निर्यात गरिएका उत्पादनहरूमध्य एशिया, अफ्रिका र अन्य विश्वव्यापी बजारहरू.

FAQ

३५ केभी लो-लस र अन-लोड रेगुलेसन ट्रान्सफर्मरको सामान्य सेवा जीवन के हो?

उचित मर्मतसम्भारको साथ, ट्रान्सफर्मरले 25 वर्ष भन्दा बढीको लागि भरपर्दो रूपमा सञ्चालन गर्न सक्छ।

कुन शीतलन विधि प्रयोग गरिन्छ?

दट्रान्सफर्मरतेलमा डुबेको शीतलन प्रयोग गर्दछ।ट्रान्सफर्मर तेल स्थानान्तरणप्रभावकारी तातो अपव्ययको लागि विन्डिङ्स र कोरबाट रेडिएटरमा तातो।

के भोल्टेज सञ्चालनको समयमा समायोजन गर्न सकिन्छ?

हो। OLTC प्रणालीले विद्युत आपूर्तिमा अवरोध नगरी भोल्टेज समायोजन गर्न अनुमति दिन्छ।

कुन उद्योगले सामान्यतया यो ट्रान्सफर्मर प्रयोग गर्छ?

विद्युत उपयोगिताहरू, सबस्टेशनहरू, भारी उद्योगहरू, खानी सञ्चालनहरू, र नवीकरणीय ऊर्जा परियोजनाहरूले सामान्यतया35kV कम घाटा र अन-लोड नियमन ट्रान्सफर्मर.
